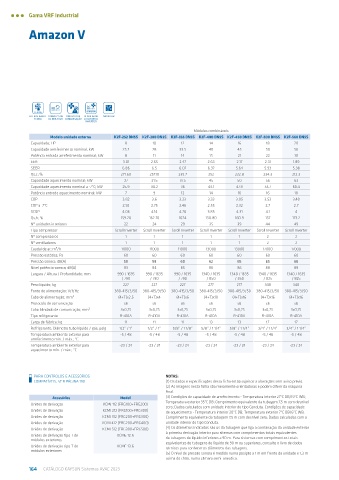

Page 164 - KAYSUN CATÁLOGO 2023

Gama VRF Industrial

Amazon V

REFRIGERANTE COMPRESSOR CONTROLO DE VENTILADOR MODULAR
R-410A DC INVERTER CONDENSAÇÃO EXTERIOR DC
INVERTER
Módulos combináveis
Modelo unidade externa K2F-252 DN5S K2F-280 DN5S K2F-335 DN5S K2F-400 DN5S K2F-450 DN5S K2F-500 DN5S K2F-560 DN5S
Capacidade; HP 8 10 12 14 16 18 20
Capacidade arrefecimento nominal, kW 25.2 28 33.5 40 45 50 56
Potência entrada arrefecimento nominal; kW 8 11 14 15 21 22 30
EER 3.01 2.65 2.47 2.63 2.17 2.31 1.89
SEER 6.86 6.5 6.07 6.37 5.64 5.93 5.38
Ƞs,c; % 271.60 257.10 239.7 252 222.8 234.3 212.3
Capacidade aquecimento nominal; kW 27 31.5 37.5 45 50 56 63
Capacidade aquecimento nominal a -7°C; kW 25.9 30.2 36 43.1 47.9 53.7 60.4
Potência entrada aquecimento nominal; kW 7 9 12 14 16 16 18
COP 3.82 3.6 3.23 3.33 3.05 3.53 3.48
COP a -7°C 2.92 2.75 2.46 2.55 2.32 2.7 2.7
SCOP 4.06 4.14 4.26 3.85 4.31 4.1 4
Ƞs,h; % 159.20 162.70 167.4 150.80 160.9 157 173.2
Nº unidades interiores 22 24 29 35 39 44 49
Tipo compressor Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter
Nº compressores 1 1 1 1 1 2 2
Nº ventiladores 1 1 1 1 1 2 2
Caudal de ar; m³/h 11000 11000 11000 13000 13000 17000 17000
Pressão estática; Pa 60 60 60 60 60 60 60
Pressão sonora; dB(A) 58 58 60 62 65 65 66
Nível potência sonora; dB(A) 83 84 85 86 86 88 89
Largura / Altura / Profundidade; mm 990 / 1635 990 / 1635 990 / 1635 1340 / 1635 1340 / 1635 1340 / 1635 1340 / 1635
/ 790 / 790 / 790 / 850 / 850 / 825 / 825
Peso líquido; kg 227 227 227 277 277 348 348
Fonte de alimentação; V/f/Hz 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50
Cabo de alimentação; mm² (4+T)x2,5 (4+T)x4 (4+T)x6 (4+T)x10 (4+T)x16 (4+T)x16 (4+T)x16
Protocolo de comunicação s6 s6 s6 s6 s6 s6 s6
Cabo blindado de comunicação; mm² 3x0,75 3x0,75 3x0,75 3x0,75 3x0,75 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A R-410A R-410A R-410A R-410A R-410A
Carga de fábrica; kg 11 11 11 13 13 17 17
Refrigerante; Diâmetro tubo líquido / gás; polg 1/2” / 1” 1/2” / 1” 5/8” / 1 1/8” 5/8” / 1 1/4” 5/8” / 1 1/4” 3/4” / 1 1/4” 3/4” / 1 1/4”
Temperatura ambiente exterior para -5 / 48 -5 / 48 -5 / 48 -5 / 48 -5 / 48 -5 / 48 -5 / 48
arrefecimento mín. / máx.; °C
Temperatura ambiente exterior para -23 / 24 -23 / 24 -23 / 24 -23 / 24 -23 / 24 -23 / 24 -23 / 24
aquecimento mín. / máx.; °C

PARA CONTROLOS E ACESSÓRIOS NOTAS:
COMPATÍVEIS, VER PÁGINA 190 (1) Os dados e especificações desta ficha estão sujeitos a alterações sem aviso prévio.
(2) As imagens nesta folha são meramente orientadoras e podem diferir da máquina
final.
Acessórios Model (3) Condições de capacidade de arrefecimento - Temperatura interior 27°C DB/19°C WB;
Uniões de derivação KCMI 112 (FRG100+FRG200) Temperatura exterior 35°C DB; Comprimento equivalente da tubagem 7,5 m com desnível
zero; Dados calculados com unidade interior do tipo Conduta. Condições de capacidade
Uniões de derivação KCMI 212 (FRG100+FRG300) de aquecimento - Temperatura interior 20°C DB; Temperatura exterior 7°C DB/6°C WB;
Uniões de derivação KCMI 312 (FRG200+FRG300) Comprimento equivalente da tubagem 7,5 m com desnível zero; Dados calculados com a
Uniões de derivação KCMI 412 (FRG200+FRG400) unidade interior do tipo Conduta.
Uniões de derivação KCMI 512 (FRG300+FRG500) (4) Os diâmetros indicados são os da tubagem que liga a combinação da unidade exterior
Uniões de derivação tipo T de KCME 12.6 à primeira derivação interior para sitemas com comprimentos totais equivalentes
de tubagens de líquido inferiores a 90 m. Para sistemas com comprimentos totais
módulos exteriores equivalentes de tubagens de líquido de 90 m ou superiores, consulte o livro de dados
Uniões de derivação tipo T de KCME 13.6 técnicos para conhecer os diâmetros das tubagens.
módulos exteriores
(5) O nível de pressão sonora é medido numa posição a 1 m em frente da unidade e 1,3 m
acima do chão, numa câmara semi-anecóica.
