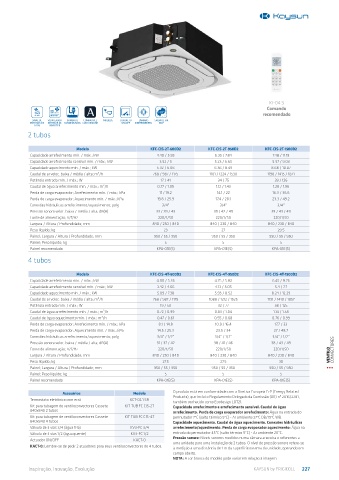

Page 227 - KAYSUN CATÁLOGO 2023

KI-04 S
Comando
recomendado
SINAL DE VENTILADOR BOMBA DE COMPATÍVEL MODBUS CONTACTO LÂMINAS SAÍDA DE AR
ENTRADA DE INTERIOR DC CONDENSADOS COM AIRZONE ON/OFF INDEPENDENTES 360º
0-10V INVERTER
2 tubos

Modelo KFC-CIS-2T-600D2 KFC-CIS-2T-950D2 KFC-CIS-2T-1500D2
Capacidade arrefecimento mín. / máx.; kW 4.40 / 5.93 6.35 / 7.84 7.48 / 11.19
Capacidade arrefecimento sensível mín. / máx.; kW 3.52 / 5 5.23 / 6.65 5.97 / 9.03
Capacidade aquecimento mín. / máx.; kW 5.32 / 6.06 6.36 / 8.49 8.68 / 10.07
Caudal de ar veloc. baixa / média / alta; m³/h 768 / 987 / 1175 1101 / 1224 / 1530 1198 / 1415 / 1871
Potência entrada mín. / máx.; W 17 / 41 34 / 75 39 / 126
Caudal de água arrefecimento mín. / máx.; m³/h 0.77 / 1.05 1.12 / 1.43 1.28 / 1.96
Perda de carga evaporador; Arrefecimento mín. / máx.; kPa 11 / 19.2 14.1 / 22 16.3 / 36.6
Perda de carga evaporador; Aquecimento mín. / máx.; kPa 19.8 / 25.9 17.4 / 28.1 23.3 / 49.2
Conexões hidráulicas arrefecimento/aquecimento; polg 3/4” 3/4” 3/4”
Pressão sonora veloc. baixa / média / alta; dB(A) 33 / 39 / 43 39 / 42 / 49 39 / 43 / 49
Fonte de alimentação; V/f/Hz 220/1/50 220/1/50 220/1/50
Largura / Altura / Profundidade; mm 840 / 230 / 840 840 / 230 / 840 840 / 230 / 840
Peso líquido; kg 23 27 29.5
Painel; Largura / Altura / Profundidade; mm 950 / 55 / 950 950 / 55 / 950 950 / 55 / 950
Painel; Peso líquido; kg 5 5 5
Painel recomendado KPA-01E(S) KPA-01E(S) KPA-01E(S)
4 tubos

Modelo KFC-CIS-4T-600D2 KFC-CIS-4T-950D2 KFC-CIS-4T-1500D2
Capacidade arrefecimento mín. / máx.; kW 4.00 / 5.36 4.75 / 5.82 6.45 / 8.76
Capacidade arrefecimento sensível mín. / máx.; kW 3.42 / 4.66 4.13 / 5.05 5.4 / 7.7
Capacidade aquecimento mín. / máx.; kW 5.09 / 7.38 5.93 / 8.52 8.24 / 12.29
Caudal de ar veloc. baixa / média / alta; m³/h 768 / 987 / 1175 1088 / 1212 / 1525 1191 / 1410 / 1857
Potência entrada mín. / máx.; W 19 / 50 32 / 77 38 / 125
Caudal de água arrefecimento mín. / máx.; m³/h 0.72 / 0.99 0.83 / 1.04 1.14 / 1.58
Caudal de água aquecimento mín. / máx.; m³/h 0.47 / 0.61 0.55 / 0.68 0.76 / 0.99
Perda de carga evaporador; Arrefecimento mín. / máx.; kPa 8.1 / 14.8 10.9 / 16.4 17.7 / 33
Perda de carga evaporador; Aquecimento mín. / máx.; kPa 14.5 / 25.3 23.5 / 34 27 / 48.7
Conexões hidráulicas arrefecimento/aquecimento; polg 3/4” / 1/2” 3/4” / 1/2” 3/4” / 1/2”
Pressão sonora veloc. baixa / média / alta; dB(A) 31 / 37 / 42 38 / 41 / 46 38 / 43 / 49
Fonte de alimentação; V/f/Hz 220/1/50 220/1/50 220/1/50 CONVECTORES
Largura / Altura / Profundidade; mm 840 / 230 / 840 840 / 230 / 840 840 / 230 / 840 VENTILO
Peso líquido; kg 27.5 27.5 30
Painel; Largura / Altura / Profundidade; mm 950 / 55 / 950 950 / 55 / 950 950 / 55 / 950
Painel; Peso líquido; kg 5 5 5
Painel recomendado KPA-01E(S) KPA-01E(S) KPA-01E(S)

Acessórios Modelo O produto está em conformidade com a Diretiva Europeia ErP (Energy Related
Termostato eletrônico com ecrã KCT-02.1 SR Products), que inclui o Regulamento Delegado da Comissão (UE) nº 2016/2281,
também conhecido como Ecodesign LOT21.
Kit para tubagem de ventiloconvectores Cassete KIT TUB FC CIS-2T Capacidade arrefecimento e arrefecimento sensível. Caudal de água
840x840 2 tubos arrefecimento. Perda de carga evaporador arrefecimento: Água na entrada do
Kit para tubagem de ventiloconvectores Cassete KIT TUB FC CIS-4T permutador 7°C (salto térmico 5°C) - Ar ambiente 27°C DB/19°C WB.
840x840 4 tubos Capacidade aquecimento. Caudal de água aquecimento. Conexões hidráulicas
Válvula de 3 vias 3/4 (água fría) KV3-FC 3/4 arrefecimento/aquecimento. Perda de carga evaporador aquecimento: Água na
Válvula de 3 vias 1/2 (água quente) KV3-FC 1/2 entrada do permutador 45°C (salto térmico 5°C) - Ar ambiente 20°C.
Actuador ON/OFF KACT-0 Pressão sonora: Níveis sonoros medidos numa câmara anecoica e referentes a
uma unidade para uma instalação de 2 tubos. O nível de pressão sonora refere-se
KACT-0: Lembre-se de pedir 2 atuadores para seus ventiloconvectores de 4 tubos. à medição a uma distância de 1 m da superfície externa da unidade, operando em
campo aberto.
NOTA: A cor branca do modelo pode variar em relação à imagem.
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 227
