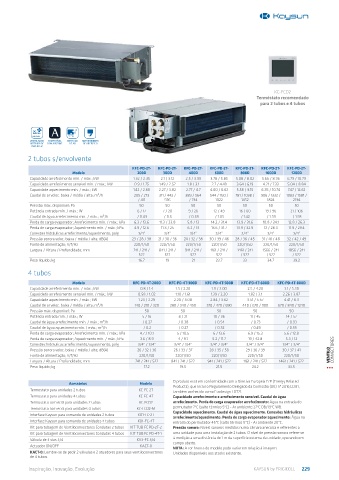

Page 229 - KAYSUN CATÁLOGO 2023

KC-FCD2
Termóstato recomendado
para 2 tubos e 4 tubos

VENTILADOR COMPATÍVEL ENTRADA ABASTECIMENTO
INTERIOR DC COM AIRZONE DE AR DE AR FRESCO
INVERTER
2 tubos s/envolvente
KFC-PD-2T- KFC-PD-2T- KFC-PD-2T- KFC-PD-2T- KFC-PD-2T- KFC-PD-2T- KFC-PD-2T-
Modelo 200D 300D 400D 600D 800D 1000D 1200D
Capacidade arrefecimento mín. / máx.; kW 1.32 / 2.35 2.1 / 3.12 2.5 / 3.99 3.78 / 5.85 5.08 / 8.02 5.66 / 8.96 6.79 / 10.79
Capacidade arrefecimento sensível mín. / máx.; kW 0.9 / 1.75 1.49 / 2.52 1.8 / 3.1 2.7 / 4.49 3.64 / 6.19 4.21 / 7.33 5.04 / 8.84
Capacidade aquecimento mín. / máx.; kW 1.42 / 2.68 2.27 / 3.82 2.77 / 4.7 4.00 / 6.62 5.58 / 9.15 6.35 / 10.74 7.47 / 12.62
Caudal de ar veloc. baixa / média / alta; m³/h 205 / 273 311 / 442 / 389 / 564 544 / 760 / 781 / 1038 / 906 / 1332 / 1083 / 1581 /
/ 411 596 / 734 1022 1452 1824 2134
Pressão máx. disponível; Pa 50 50 50 50 50 50 50
Potência entrada mín. / máx.; W 6 / 17 7 / 20 9 / 26 12 / 49 16 / 60 19 / 96 21 / 106
Caudal de água arrefecimento mín. / máx.; m³/h / 0.43 / 0.6 / 0.69 / 1.05 / 1.42 / 1.59 / 1.93
Perda de carga evaporador; Arrefecimento mín. / máx.; kPa 6.3 / 13.6 11.3 / 23.8 5.8 / 13 14.2 / 31.4 13.9 / 31.6 10.8 / 24.1 12.8 / 26.3
Perda de carga evaporador; Aquecimento mín. / máx.; kPa 4.9 / 12.6 11.3 / 25 6.2 / 13 13.6 / 31.7 13.9 / 32.9 12 / 28.3 11.9 / 29.4
Conexões hidráulicas arrefecimento/aquecimento; polg 3/4” 3/4” 3/4” 3/4” 3/4” 3/4” 3/4”
Pressão sonora veloc. baixa / média / alta; dB(A) 23 / 28 / 38 21 / 30 / 36 24 / 32 / 38 30 / 39 / 46 28 / 36 / 45 31 / 41 / 48 32 / 42 / 49
Fonte de alimentação; V/f/Hz 220/1/50 220/1/50 220/1/50 220/1/50 220/1/50 220/1/50 220/1/50
Largura / Altura / Profundidade; mm 741 / 241 / 841 / 241 / 941 / 241 / 1161 / 241 / 1461 / 241 1566 / 241 1856 / 241
522 522 522 522 / 522 / 522 / 522
Peso líquido; kg 16.7 19 21 23.7 33 34.7 39.2

4 tubos
Modelo KFC-PD-4T-200D KFC-PD-4T-300D KFC-PD-4T-500D KFC-PD-4T-600D KFC-PD-4T-800D
Capacidade arrefecimento mín. / máx.; kW 0.8 / 1.4 1.5 / 2.20 1.9 / 3.00 2.5 / 4.20 3.1 / 5.30
Capacidade arrefecimento sensível mín. / máx.; kW 0.58 / 1.02 1.10 / 1.61 1.39 / 2.20 1.82 / 3.1 2.26 / 3.87
Capacidade aquecimento mín. / máx.; kW 1.23 / 2.29 2.20 / 3.08 2.84 / 3.62 3.51 / 5.57 4.41 / 6.3
Caudal de ar veloc. baixa / média / alta; m³/h 140 / 210 / 320 280 / 340 / 450 370 / 470 / 690 440 / 670 / 900 670 / 840 / 1240
Pressão máx. disponível; Pa 50 50 50 50 50
Potência entrada mín. / máx.; W 5 / 16 8 / 21 10 / 36 11 / 45 14 / 57
Caudal de água arrefecimento mín. / máx.; m³/h / 0.27 / 0.38 / 0.54 / 0.73 / 0.93
Caudal de água aquecimento mín. / máx.; m³/h / 0.2 / 0.27 / 0.32 / 0.49 / 0.55
Perda de carga evaporador; Arrefecimento mín. / máx.; kPa 4.7 / 10.1 5 / 10.5 6 / 13.6 6.9 / 15.3 5.6 / 12.8
Perda de carga evaporador; Aquecimento mín. / máx.; kPa 3.6 / 8.9 4 / 9.1 5.2 / 11.7 19 / 42.8 5.3 / 12
Conexões hidráulicas arrefecimento/aquecimento; polg 3/4” / 3/4” 3/4” / 3/4” 3/4” / 3/4” 3/4” / 3/4” 3/4” / 3/4”
Pressão sonora veloc. baixa / média / alta; dB(A) 26 / 32 / 36 26 / 33 / 37 28 / 35 / 58 29 / 36 / 39 30 / 37 / 41 CONVECTORES
Fonte de alimentação; V/f/Hz 220/1/50 220/1/50 220/1/50 220/1/50 220/1/50 VENTILO
Largura / Altura / Profundidade; mm 741 / 241 / 522 841 / 241 / 522 941 / 241 / 522 1161 / 241 / 522 1461 / 241 / 522
Peso líquido; kg 17.2 19.5 21.5 24.2 33.5

Acessórios Modelo O produto está em conformidade com a Diretiva Europeia ErP (Energy Related
Termostato para unidades 2 tubos KC-FC-2T Products), que inclui o Regulamento Delegado da Comissão (UE) nº 2016/2281,
também conhecido como Ecodesign LOT21.
Termostato para unidades 4 tubos KC-FC-4T Capacidade arrefecimento e arrefecimento sensível. Caudal de água
Termostato com ecrã para unidades 2 tubos KC-FCD2 arrefecimento. Perda de carga evaporador arrefecimento: Água na entrada do
Termostato com ecrã para unidades 4 tubos KC-FCD2-M permutador 7°C (salto térmico 5°C) - Ar ambiente 27°C DB/19°C WB.
Interface Kaysun para comando de unidades 2 tubos K01-FC-2T Capacidade aquecimento. Caudal de água aquecimento. Conexões hidráulicas
arrefecimento/aquecimento. Perda de carga evaporador aquecimento: Água na
Interface Kaysun para comando de unidades 4 tubos K01-FC-4T entrada do permutador 45°C (salto térmico 5°C) - Ar ambiente 20°C.
Kit para tubagem de Ventiloconvectores Condutas 2 tubos KIT TUB FC PD-2T-2 Pressão sonora: Níveis sonoros medidos numa câmara anecoica e referentes a
Kit para tubagem de Ventiloconvectores Condutas 4 tubos KIT TUB FC PD-4T-1 uma unidade para uma instalação de 2 tubos. O nível de pressão sonora refere-se
à medição a uma distância de 1 m da superfície externa da unidade, operando em
Válvula de 3 vias 3/4 KV3-FC 3/4
campo aberto.
Actuador ON/OFF KACT-0
NOTA: A cor branca do modelo pode variar em relação à imagem.
KACT-0: Lembre-se de pedir 2 válvulas e 2 atuadores para seus ventiloconvectores Unidades disponíveis aos stocks existente.
de 4 tubos.
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 229
