Page 125 - Catálogo Geral 2019

Inspiração, Inovação, Evolução

DC
DC
R-32 x2 !

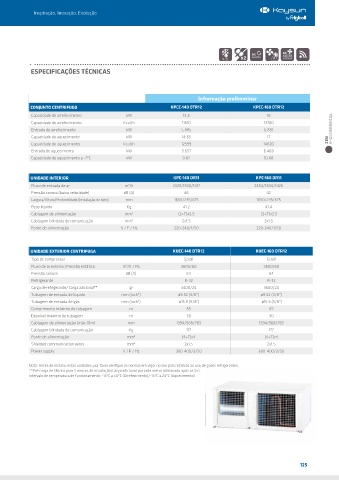

ESPECIFICAÇÕES TÉCNICAS

informação prelimminar
CONJUNTO CENTRIFUGO KPCC-140 DTR12 KPCC-160 DTR12
Capacidade de arrefecimento kW 13.5 16
Capacidade de arrefecimento Kcal/h 11610 13760
Entrada de arrefecimento kW 5.885 6.891 R-32 COMMERCIAL
Capacidade de aquecimento kW 14.65 17 ZEN
Capacidade de aquecimento Kcal/h 12599 14620
Entrada de aquecimento kW 5.657 6.468
Capacidade de aquecimento a -7ºC kW 9.82 10.88

UNIDADE INTERIOR KPC-140 DR11 KPC-160 DR11
Fluxo de entrada de ar m /h 2329/1930/1417 2454/1834/1426
3
Pressão sonora (baixa velocidade) dB (A) 46 42
Largura/Altura/Profundidade (instalação de teto) mm 1650/235/675 1650/235/675
Peso líquido Kg 41.2 41.4
Cablagem de alimentação mm 2 (2+T)x2.5 (2+T)x2.5
Cablagem blindada de comunicação mm 2 2x1.5 2x1.5
Fonte de alimentação V / F / Hz 220-240/1/50 220-240/1/50

UNIDADE EXTERIOR CENTRIFUGA KUEC-140 DTR12 KUEC-160 DTR12
Tipo de compressor Scroll Scroll
Fluxo de ar exterior/Pressão estática m /h / Pa 3600/60 3600/60
3
Pressão sonora dB (A) 64 64
Refrigerante R-32 R-32
Carga de refrigerante/ Carga adicional** gr 3400/24 3600/24
Tubagem de entrada de líquido mm (inch") ø9.52 (3/8") ø9.52 (3/8")
Tubagem de entrada de gás mm (inch") ø15.9 (5/8") ø15.9 (5/8")
Comprimento máximo de tubagem m 65 65
Desnível máximo de tubagem m 30 30
Cablagem de alimentação (máx.10m) mm 1394/568/783 1394/568/783
Cablagem blindada de comunicação Kg 177 177
Fonte de alimentação mm 2 (4+T)x4 (4+T)x4
Shielded communication wires mm 2 2x1.5 2x1.5
Power supply V / F / Hz 380-400/3/50 380-400/3/50

Nota: Antes de instalar estas unidades, por favor verifique as normas em vigor no seu país relativas ao uso de gases refrigerantes.
**Pré-carga de fábrica para 5 metros de instalação/Carga adicional por cada metro adicionado após os 5m.
Intervalo de temperatura de funcionamento: -15ºC a 50ºC (Arrefecimento)/-15ºC a 24ºC (Aquecimento)

125
