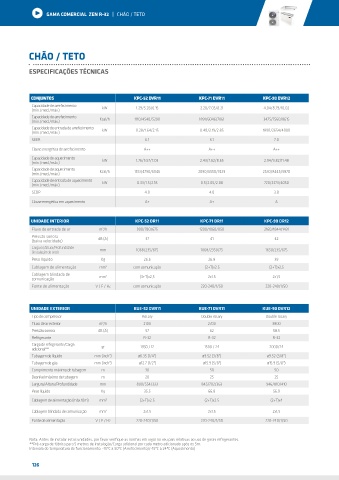

Page 126 - Catálogo Geral 2019

GAMA COMERCIAL ZEN R-32 | CHÃO / TETO

CHÃO / TETO

ESPECIFICAÇÕES TÉCNICAS

CONJUNTOS KPC-52 DVR11 KPC-71 DVR11 KPC-90 DVR12
Capacidade de arrefecimento kW 1.29/5.28/6.15 2.20/7.03/8.21 4,04/8,79/10,02
(min./med./máx.)
Capacidade de arrefecimento Kcal/h 1110/4540/5290 1891/6046/7061 3475/7560/8615
(min./med./máx.)
Capacidade de entrada de arrefecimento kW 0.28/1.64/2.15 0.48/2.19/2.85 1890/2654/4000
(min./med./máx.)
SEER 6.1 6.1 7.0
Classe energética de arrefecimento A++ A++ A++
Capacidade de aquecimento kW 1.76/5.57/7.03 2.43/7.62/8.65 2.94/9.82/11.48
(min./med./máx.)
Capacidade de aquecimento Kcal/h 1513/4790/6046 2090/6550/7439 2530/8445/9870
(min./med./máx.)
Capacidade de entrada de aquecimento kW 0.33/1.5/2.18 0.5/2.05/2.88 720/2373/4050
(min./med./máx.)
SCOP 4.0 4.0 3.8
Classe energética em aquecimento A+ A+ A

UNIDADE INTERIOR KPC-52 DR11 KPC-71 DR11 KPC-90 DR12
3
Fluxo de entrada de ar m /h 900/780/675 1200/1060/850 2160/1844/1431
Pressão sonora dB (A) 37 41 42
(baixa velocidade)
Largura/Altura/Profundidade mm 1068/235/675 1068/235/675 1650/235/675
(instalação de teto)
Peso líquido Kg 26.6 26.8 39
Cablagem de alimentação mm 2 com comunicação (2+T)x2.5 (2+T)x2,5
Cablagem blindada de mm 2 (3+T)x2,5 2x1.5 2x1,5
comunicação
Fonte de alimentação V / F / Hz com comunicação 220-240/1/50 220-240/1/50

UNIDADE EXTERIOR KUE-52 DVR11 KUE-71 DVR11 KUE-90 DVR12
Tipo de compressor Rotary Double rotary Double rotary
Fluxo de ar exterior m /h 2100 2700 3800
3
Pressão sonora dB (A) 57 62 58.5
Refrigerante R-32 R-32 R-32
Carga de refrigerante/Carga gr 1350 / 12 1500 / 24 2000/24
adicional**
Tubagem de líquido mm (inch") ø6.35 (1/4") ø9.52 (3/8") ø9.52 (3/8")
Tubagem de gás mm (inch") ø12.7 (1/2") ø15.9 (5/8") ø15.9 (5/8")
Comprimento máximo de tubagem m 30 50 50
Desnível máximo de tubagem m 20 25 25
Largura/Altura/Profundidade mm 800/554/333 845/702/363 946/810/410
Peso líquido Kg 35.5 66.8 56.9
Cablagem de alimentação (máx.10m) mm 2 (2+T)x2.5 (2+T)x2.5 (2+T)x4

Cablagem blindada de comunicação mm 2 2x1.5 2x1.5 2x1,5
Fonte de alimentação V / F / Hz 220-240/1/50 220-240/1/50 220-240/1/50

Nota: Antes de instalar estas unidades, por favor verifique as normas em vigor no seu país relativas ao uso de gases refrigerantes.
**Pré-carga de fábrica para 5 metros de instalação/Carga adicional por cada metro adicionado após os 5m.
Intervalo de temperatura de funcionamento: -15ºC a 50ºC (Arrefecimento)/-15ºC a 24ºC (Aquecimento)
