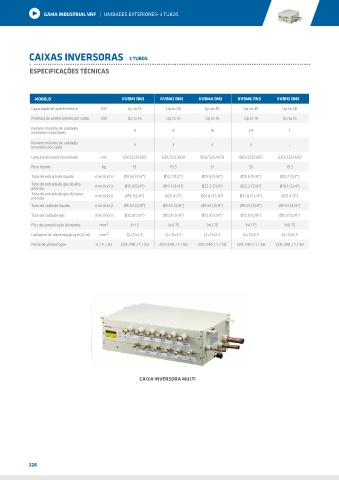

Page 228 - Catálogo Geral 2019

GAMA INDUSTRIAL VRF | UNIDADES EXTERIORES- 3 TUBOS

CAIXAS INVERSORAS 3 TUBOS

ESPECIFICAÇÕES TÉCNICAS

MODELO KVBM1 DN3 KVBM2 DN3 KVBM4 DN3 KVBM6 DN3 KVBH2 DN3
Capacidade de arrefecimento kW Up to 16 Up to 28 Up to 45 Up to 45 Up to 28
Potência de arrefecimento por saída kW Up to 16 Up to 16 Up to 16 Up to 16 Up to 16

Numero máximo de unidades 4 8 16 24 1
interiores conectáveis
Numero máximo de unidades
interiores por saída 4 4 4 4 -
Largura/altura/profundidade mm 630/225/600 630/225/600 960/225/600 960/225/600 630/225/600
Peso líquido Kg 19 19.5 31 35 19.5
Tubo de entrada de líquido mm (Inch) Ø9.53 (3/8") Ø12.7 (1/2") Ø15.9 (5/8") Ø15.9 (5/8") Ø12.7 (1/2")
Tubo de entrada de gás de alta mm (Inch) Ø15,9(5/8") Ø19.1 (3/4") Ø22.2 (7/8") Ø22.2 (7/8") Ø19.1 (3/4")
pressão
Tubo de entrada de gás de baixa mm (Inch) Ø19,1(3/4") Ø25.4 (1") Ø31.8 (1 1/4") Ø31.8 (1 1/4") Ø25.4 (1")
pressão
Tubo de saída de líquido mm (Inch) Ø9.53 (3/8") Ø9.53 (3/8") Ø9.53 (3/8") Ø9.53 (3/8") Ø9.53 (3/8")
Tubo de saída de gás mm (Inch) Ø15,9(5/8") Ø15.9 (5/8") Ø15.9 (5/8") Ø15.9 (5/8") Ø15.9 (5/8")
Fios de comunicação blindados mm 2 3x1.5 3x0.75 3x0.75 3x0.75 3x0.75
Cablagem de alimentação (até 20 m) mm 2 (2+T)x2,5 (2+T)x2.5 (2+T)x2.5 (2+T)x2.5 (2+T)x2.5
Fonte de alimentação V / F / Hz 220-240 / 1 / 50 220-240 / 1 / 50 220-240 / 1 / 50 220-240 / 1 / 50 220-240 / 1 / 50

CAIXA INVERSORA MULTI

228
