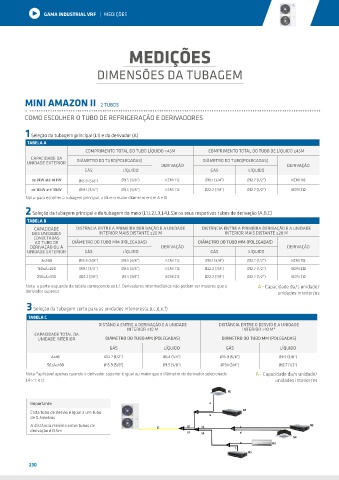

GAMA INDUSTRIAL VRF | MEDIÇÕES

MEDIÇÕES

DIMENSÕES DA TUBAGEM

MINI AMAZON II 2 TUBOS

COMO ESCOLHER O TUBO DE REFRIGERAÇÃO E DERIVADORES

1 Seleção da tubagem principal (L1) e do derivador (A)
TABELA A
COMPRIMENTO TOTAL DO TUBO LÍQUIDO <45M COMPRIMENTO TOTAL DO TUBO DE LÍQUIDO ≥45M
CAPACIDADE DA
UNIDADE EXTERIOR DIÂMETRO DO TUBO(POLEGADAS) DERIVAÇÃO DIÂMETRO DO TUBO(POLEGADAS) DERIVAÇÃO
GÁS LÍQUIDO GÁS LÍQUIDO
de 8kW até 14 kW Ø15.9 (5/8”) Ø9.5 (3/8”) KCMI 112 Ø19.1 (3/4”) Ø12.7 (1/2”) KCMI 112
de 16kW até 18kW Ø19.1 (3/4”) Ø9.5 (3/8”) KCMI 112 Ø22.2 (7/8”) Ø12.7 (1/2”) KCMI 212
Nota: para escolher a tubagem principal, utilize o maior diâmetro entre A e B

2 Seleção da tubagem principal e da tubagem do meio (L1,L2,L3,L4,L5)e os seus respetivos tubos de derivação (A,B,C)
TABELA B
CAPACIDADE DISTÂNCIA ENTRE A PRIMEIRA DERIVAÇÃO E A UNIDADE DISTÂNCIA ENTRE A PRIMEIRA DERIVAÇÃO E A UNIDADE
DAS UNIDADES INTERIOR MAIS DISTANTE ≤20 M INTERIOR MAIS DISTANTE ≤20 M
CONECTADAS
AO TUBO DE DIÂMETRO DO TUBO MM (POLEGADAS) DIÂMETRO DO TUBO MM (POLEGADAS)
DERIVAÇÃO OU À DERIVAÇÃO DERIVAÇÃO
UNIDADE EXTERIOR GÁS LÍQUIDO GÁS LÍQUIDO
A<160 Ø15.9 (5/8”) Ø9.5 (3/8”) KCMI 112 Ø19.1 (3/4”) Ø12.7 (1/2”) KCMI 112
160≤A<230 Ø19.1 (3/4”) Ø9.5 (3/8”) KCMI 112 Ø22.2 (7/8") Ø12.7 (1/2”) KCMI 212
230≤A<330 Ø22.2 (7/8”) Ø9.5 (3/8”) KCMI 212 Ø22.2 (7/8”) Ø12.7 (1/2”) KCMI 212
Nota: a parte esquerda da tabela corresponde ao L1. Derivadores intermediários não podem ser maiores que o A - Capacidade da/s unidade/
derivador superior unidades interior/es

3 Seleção da tubagem certo para as unidades interiores(a,b,c,d,e,f)
TABELA C
DISTÂNCIA ENTRE A DERIVAÇÃO E A UNIDADE DISTÂNCIA ENTRE O DESVIO E A UNIDADE
INTERIOR ≤10 M INTERIOR >10 M*
CAPACIDADE TOTAL DA
UNIDADE INTERIOR DIÂMETRO DO TUBO MM (POLEGADAS) DIÂMETRO DO TUBO MM (POLEGADAS)
GÁS LÍQUIDO GÁS LÍQUIDO
A≤45 Ø12.7 (1/2”) Ø6.4 (1/4”) Ø15.9 (5/8”) Ø9.5 (3/8”)
56≤A≤160 Ø15.9 (5/8”) Ø9.5 (3/8”) Ø19.1 (3/4”) Ø12.7 (1/2”)
Nota:*aplicável apenas quando o derivador superior é igual ou maior que o diâmetro do derivador selecionado A - Capacidade da/s unidade/
L4>=c e d. unidades interior/es
N1

Importante a
Cada tubo de desvio é igual a um tubo B N2
de 0.5metros b
A distância mínima entre tubos de L1 L2 L4 c N3
derivação é 0.5m A L3 C L5 D d
N4
e N6
E
f
N5
