Inspiração, Inovação, Evolução

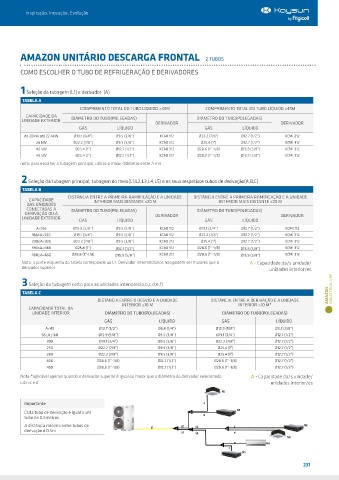

AMAZON UNITÁRIO DESCARGA FRONTAL 2 TUBOS

COMO ESCOLHER O TUBO DE REFRIGERAÇÃO E DERIVADORES

1 Seleção da tubagem (L1) e derivador (A)
TABELA A
COMPRIMENTO TOTAL DO TUBO LÍQUIDO <45M COMPRIMENTO TOTAL DO TUBO LÍQUIDO ≥45M
CAPACIDADE DA
UNIDADE EXTERIOR DIÂMETRO DO TUBO(POLEGADAS) DIÂMETRO DO TUBO(POLEGADAS)
DERIVADOR DERIVADOR
GÁS LÍQUIDO GÁS LÍQUIDO
de 20kW até 22.4kW Ø19.1 (3/4”) Ø9.5 (3/8”) KCMI 112 Ø22.2 (7/8") Ø12.7 (1/2”) KCMI 212
26 kW Ø22.2 (7/8") Ø9.5 (3/8”) KCMI 212 Ø25.4 (1") Ø12.7 (1/2”) KCMI 312
40 kW Ø25.4 (1") Ø12.7 (1/2”) KCMI 312 Ø28.6 (1”-1/8) Ø15.9 (5/8”) KCMI 312
45 kW Ø25.4 (1") Ø12.7 (1/2”) KCMI 312 Ø28.6 (1”-1/8) Ø15.9 (5/8”) KCMI 312
nota: para escolher a tubagem principal, utilize o maior diâmetro entre A e B

2 Seleção da tubagem principal, tubagem do meio(L1,L2,L3,L4,L5) e os seus respetivos tubos de derivação(A,B,C)
TABELA B
DISTÂNCIA ENTRE A PRIMEIRA RAMIFICAÇÃO E A UNIDADE DISTÂNCIA ENTRE A PRIMEIRA RAMIFICAÇÃO E A UNIDADE
CAPACIDADE INTERIOR MAIS DISTANTE ≤20 M INTERIOR MAIS DISTANTE ≤20 M
DAS UNIDADES
CONECTADAS À DIÂMETRO DO TUBO(POLEGADAS) DIÂMETRO DO TUBO(POLEGADAS)
DERIVAÇÃO OU À
UNIDADE EXTERIOR GÁS LÍQUIDO DERIVADOR GÁS LÍQUIDO DERIVADOR

A<166 Ø15.9 (5/8”) Ø9.5 (3/8”) KCMI 112 Ø19.1 (3/4”) Ø12.7 (1/2”) KCMI 112
166≤A<230 Ø19.1 (3/4”) Ø9.5 (3/8”) KCMI 112 Ø22.2 (7/8") Ø12.7 (1/2”) KCMI 212
230≤A<330 Ø22.2 (7/8") Ø9.5 (3/8”) KCMI 212 Ø25.4 (1") Ø12.7 (1/2”) KCMI 312
330≤A<460 Ø25.4 (1”) Ø12.7 (1/2”) KCMI 312 Ø28.6 (1”-1/8) Ø15.9 (5/8”) KCMI 312
460≤A<660 Ø28.6 (1”-1/8) Ø15.9 (5/8”) KCMI 312 Ø28.6 (1”-1/8) Ø15.9 (5/8”) KCMI 312
Nota: a parte esquerda da tabela corresponde ao L1. Derivador intermediários não podem ser maiores que o A - Capacidade da/s unidade/
derivador superior unidades interior/es

3 Seleção da tubagem certo para as unidades interiores(a,b,c,d,e,f)
TABELA C AMAZON INDUSTRIAL VRF
DISTÂNCIA ENTRE O DESVIO E A UNIDADE DISTÂNCIA ENTRE A DERIVAÇÃO E A UNIDADE
INTERIOR ≤10 M INTERIOR >10 M*
CAPACIDADE TOTAL DA
UNIDADE INTERIOR DIÂMETRO DO TUBO(POLEGADAS) DIÂMETRO DO TUBO(POLEGADAS)
GÁS LÍQUIDO GÁS LÍQUIDO
A≤45 Ø12.7 (1/2”) Ø6.4 (1/4”) Ø15.9 (5/8”) Ø9.5 (3/8”)
56≤A≤160 Ø15.9 (5/8”) Ø9.5 (3/8”) Ø19.1 (3/4”) Ø12.7 (1/2”)
200 Ø19.1 (3/4”) Ø9.5 (3/8”) Ø22.2 (7/8”) Ø12.7 (1/2”)
250 Ø22.2 (7/8”) Ø9.5 (3/8”) Ø25.4 (1”) Ø12.7 (1/2”)
280 Ø22.2 (7/8”) Ø9.5 (3/8”) Ø25.4 (1”) Ø12.7 (1/2”)
400 Ø28.6 (1”-1/8) Ø12.7 (1/2”) Ø28.6 (1”-1/8) Ø12.7 (1/2”)
450 Ø28.6 (1”-1/8) Ø12.7 (1/2”) Ø28.6 (1”-1/8) Ø12.7 (1/2”)
Nota:*aplicável apenas quando o derivador superior é igual ou maior que o diâmetro do derivador selecionado A - Capacidade da/s unidade/
L4>=c e d. unidades interior/es
N1

Importante a
Cada tubo de derivação é igual a um B N2
tubo de 0.5metros b
A distância mínima entre tubos de L1 L2 L4 c N3
derivação é 0.5m A L3 C L5 D d
N4
e N6
E
f
N5
