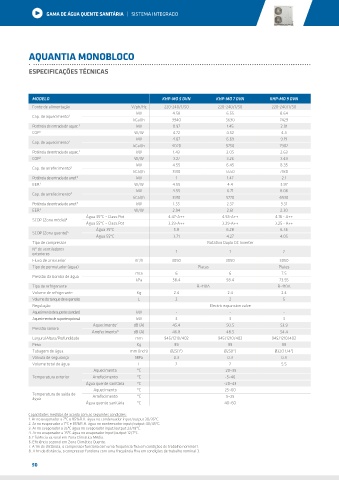

Page 90 - Catálogo Geral 2019

GAMA DE ÁGUA QUENTE SANITÁRIA | SISTEMA INTEGRADO

AQUANTIA MONOBLOCO

ESPECIFICAÇÕES TÉCNICAS

MODELO KHP-MO 5 DVN KHP-MO 7 DVN KHP-MO 9 DVN
Fonte de alimentação V/ph/Hz 220-240/1/50 220-240/1/50 220-240/1/50
kW 4.58 6.55 8.64
Cap. de aquecimento 1
kCal/h 3940 5630 7429
Potência de entrada de aquec. 1 kW 0.97 1.45 2.01
COP 1 W/W 4.72 4.52 4.3
kW 4.67 6.69 9.19
Cap. de aquecimento 2
kCal/h 4020 5750 7902
Potência de entrada de aquec. 2 kW 1.43 2.05 2.63
COP 2 W/W 3.27 3.26 3.49
INTEGRATED SYSTEM
kW 4.55 6.45 8.35
Cap. de arrefecimento 3
kCal/h 3910 5550 7180
Potência de entrada de arref. 3 kW 1 1.47 2.1
EER 3 W/W 4.55 4.4 3.97
kW 4.55 6.71 8.06
Cap. de arrefecimento 4
kCal/h 3910 5770 6930
Potência de entrada de arref. 4 kW 1.55 2.57 3.51
EER 4 W/W 2.94 2.61 2.30
Água 35ºC – Class.Pot 4.47-A++ 4.53-A++ 4.16 - A++
SCOP (Zona média) 5
Água 55ºC – Class.Pot 3.29-A++ 3.29-A++ 3.25 - A++
Água 35ºC 5.8 6.28 6.36
SCOP (Zona quente) 6
Água 55ºC 3.71 4.27 4.05
Tipo de compressor Rotativo Duplo DC Inverter
Nº de ventiladores 1 1 2
exteriores
Fluxo de ar exterior m /h 3050 3050 3050
3
Tipo de permutador (água) Placas Plates
mca 6 6 7.5
Pressão da bomba de água
kPa 58.4 58.4 73.55
Tipo de refrigerante R-410A R-410A
Volume de refrigerante Kg 2.4 2.4 2.4
Volume do tanque de expansão L 2 2 5
Regulação Electric expansion valve
Aquecimento de suporte standard kW - - -
Aquecimento de suporte opcional kW 3 3 3
Aquecimento 7 dB (A) 45.4 50.5 53.9
Pressão sonora
Arrefecimento 8 dB (A) 46.8 48.5 54.4
Largura/Altura/Profundidade mm 945/1210/402 945/1210/402 945/1210/402
Peso Kg 99 99 99
Tubagem de água mm (inch) Ø25(1") Ø25(1") Ø32(1 1/4")
Válvula de segurança MPa 0.3 0.3 0.3
Volume total de água L 2 2 5.5
Aquecimento ºC -20~35
Temperatura exterior Arrefecimento ºC -5~46
Água quente sanitária ºC -20~43
Aquecimento ºC 25~60
Temperatura de saída de Arrefecimento ºC 5~25
água
Água quente sanitária ºC 40~60
Capacidades medidas de acordo com as seguintes condições:
1. Ar no evaporador a 7ºC e 85%R.H. água no condensador input/output 30/35ºC.
2. Ar no evaporador a 7ºC e 85%R.H. água no condensador input/output 40/45ºC.
3. Ar no evaporador a 35ºC água no evaporador input/output 23/18ºC.
4. Ar no evaporador a 35ºC água no evaporador input/output 12/7ºC.
5. Eficiência sazonal em Zona Climática Média.
6. Eficiência sazonal em Zona Climática Quente.
7. A 1m de distância, o compressor funciona com uma frequência fixa em condições de trabalho nominal 1.
8. A 1m de distância, o compressor funciona com uma frequência fixa em condições de trabalho nominal 3.

90
