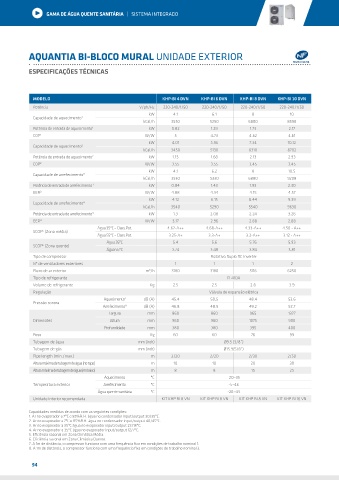

Page 94 - Catálogo Geral 2019

GAMA DE ÁGUA QUENTE SANITÁRIA | SISTEMA INTEGRADO

AQUANTIA BI-BLOCO MURAL UNIDADE EXTERIOR
POMPE À CHALEUR
ESPECIFICAÇÕES TÉCNICAS

MODELO KHP-BI 4 DVN KHP-BI 6 DVN KHP-BI 8 DVN KHP-BI 10 DVN
Potência V/ph/Hz 220-240/1/50 220-240/1/50 220-240/1/50 220-240/1/50
kW 4.1 6.1 8 10
Capacidade de aquecimento 1
kCal/h 3530 5250 6880 8598
Potência de entrada de aquecimento 1 kW 0.82 1.29 1.73 2.17
COP 1 W/W 5 4.73 4.62 4.61
kW 4.01 5.96 7.34 10.12
Capacidade de aquecimento 2
kCal/h 3450 5130 6310 8702
Potência de entrada de aquecimento 2 kW 1.13 1.68 2.13 2.93
INTEGRATED SYSTEM
COP 2 W/W 3.55 3.55 3.45 3.45
kW 4.1 6.2 8 10.5
Capacidade de arrefecimento 3
kCal/h 3530 5330 6880 9208
Potência de entrada de arrefecimento 3 kW 0.84 1.43 1.93 2.30
EER 3 W/W 4.88 4.34 4.15 4.57
kW 4.12 6.15 6.44 9.39
Capacidade de arrefecimento 4
kCal/h 3540 5290 5540 9630
Potência de entrada de arrefecimento 4 kW 1.3 2.08 2.24 3.26
EER 4 W/W 3.17 2.96 2.88 2.88
Água 35ºC – Class.Pot. 4.62-A++ 4.68-A++ 4.33-A++ 4.50 - A++
5
SCOP (Zona média)
Água 55ºC – Class.Pot. 3.25-A+ 3.3-A+ 3.2-A++ 3.12 - A++
Água 35ºC 5.4 5.6 5.76 5.93
SCOP (Zona quente)
6
Água 55ºC 3.74 3.48 3.84 3.81
Tipo de compressor Rotativo Duplo DC Inverter
Nº de ventiladores exteriores 1 1 1 2
Fluxo de ar exterior m /h 3180 3180 5116 6250
3
Tipo de refrigerante R-410A
Volume de refrigerante Kg 2.5 2.5 2.8 3.9
Regulação Válvula de expansão elétrica
Aquecimento 7 dB (A) 45.4 50.5 48.4 53.6
Pressão sonora
Arrefecimento 8 dB (A) 46.8 48.5 49.2 52.7
Largura mm 860 860 965 1327
Dimensões Altura mm 960 960 1075 900
Profundidade mm 380 380 395 400
Peso Kg 60 60 76 99
Tubagem de água mm (inch) Ø9.5 (3/8”)
Tubagem de gás mm (inch) Ø15.9(5/8”)
Pipe length (min./max.) m 2/20 2/20 2/30 2/50
Altura máxima de tubagem de água (no topo) m 10 10 20 30
Altura máxima de tubagem de água (em baixo) m 8 8 15 25
Aquecimento ºC -20~35
Temperatura exterior Arrefecimento ºC -5~46
Água quente sanitária ºC -20~43
Unidade interior recomendada KIT KHP BI 8 VN KIT KHP BI 8 VN KIT KHP BI 8 VN KIT KHP BI 16 VN

Capacidades medidas de acordo com as seguintes condições:
1. Ar no evaporador a 7ºC e 85%R.H. água no condensador input/output 30/35ºC.
2. Ar no evaporador a 7ºC e 85%R.H. água no condensador input/output 40/45ºC.
3. Ar no evaporador a 35ºC água no evaporador input/output 23/18ºC.
4. Ar no evaporador a 35ºC água no evaporador input/output 12/7ºC.
5. Eficiência sazonal em Zona Climática Média.
6. Eficiência sazonal em Zona Climática Quente.
7. A 1m de distância, o compressor funciona com uma frequência fixa em condições de trabalho nominal 1.
8. A 1m de distância, o compressor funciona com uma frequência fixa em condições de trabalho nominal 3.

94
