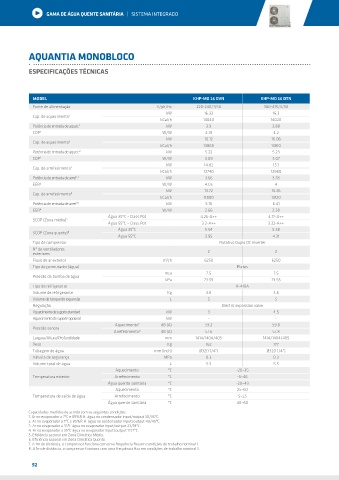

Page 92 - Catálogo Geral 2019

GAMA DE ÁGUA QUENTE SANITÁRIA | SISTEMA INTEGRADO

AQUANTIA MONOBLOCO

ESPECIFICAÇÕES TÉCNICAS

MODEL KHP-MO 16 DVN KHP-MO 16 DTN
Fonte de alimentação V/ph/Hz 220-240/1/50 380-415/3/50
kW 16.33 16.3
Cap. de aquecimento 1
kCal/h 14040 14020
Potência de entrada de aquec. 1 kW 3.9 3.88
COP 1 W/W 4.19 4.2
kW 16.12 16.06
Cap. de aquecimento 2
kCal/h 13860 13810
Potência de entrada de aquec. 2 kW 5.22 5.23
COP 2 W/W 3.09 3.07
INTEGRATED SYSTEM
kW 14.82 15.1
Cap. de arrefecimento 3
kCal/h 12740 12980
Potência de entrada de arref. 3 kW 3.66 3.78
EER 3 W/W 4.05 4
kW 13.72 15.26
Cap. de arrefecimento 4
kCal/h 11800 13120
Potência de entrada de arref. 4 kW 5.16 6.41
EER 4 W/W 2.66 2.38
Água 35ºC – Class.Pot 4.26-A++ 4.17-A++
SCOP (Zona média) 5
Água 55ºC – Class.Pot 3.2-A++ 3.22-A++
Água 35ºC 5.54 5.38
SCOP (Zona quente) 6
Água 55ºC 3.95 4.31
Tipo de compressor Rotativo Duplo DC Inverter
Nº de ventiladores 2 2
exteriores
Fluxo de ar exterior m /h 6250 6250
3
Tipo de permutador (água) Plates
mca 7.5 7.5
Pressão da bomba de água
kPa 73.55 73.55
Tipo de refrigerante R-410A
Volume de refrigerante Kg 3.6 3.6
Volume do tanque de expansão L 5 5
Regulação Electric expansion valve
Aquecimento de suporte standard kW 3 4.5
Aquecimento de suporte opcional kW - -
Aquecimento 7 dB (A) 59.2 59.0
Pressão sonora
Arrefecimento 8 dB (A) 57.6 57.8
Largura/Altura/Profundidade mm 1414/1404/405 1414/1404/405
Peso Kg 162 177
Tubagem de água mm (inch) Ø32(1 1/4") Ø32(1 1/4")
Válvula de segurança MPa 0.3 0.3
Volume total de água L 5.5 5.5
Aquecimento ºC -20~35
Temperatura exterior Arrefecimento ºC -5~46
Água quente sanitária ºC -20~43
Aquecimento ºC 25~60
Temperatura de saída de água Arrefecimento ºC 5~25
Água quente sanitária ºC 40~60
Capacidades medidas de acordo com as seguintes condições:
1. Ar no evaporador a 7ºC e 85%R.H. água no condensador input/output 30/35ºC.
2. Ar no evaporador a 7ºC e 85%R.H. água no condensador input/output 40/45ºC.
3. Ar no evaporador a 35ºC água no evaporador input/output 23/18ºC.
4. Ar no evaporador a 35ºC água no evaporador input/output 12/7ºC.
5. Eficiência sazonal em Zona Climática Média.
6. Eficiência sazonal em Zona Climática Quente.
7. A 1m de distância, o compressor funciona com uma frequência fixa em condições de trabalho nominal 1.
8. A 1m de distância, o compressor funciona com uma frequência fixa em condições de trabalho nominal 3.

92
