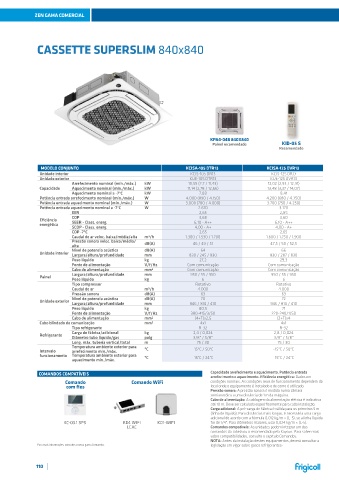

Page 110 - Catálogo Geral 2022

ZEN GAMA COMERCIAL

CASSETTE SUPERSLIM 840x840

KPA4-04B 840X840
Painel recomendado KID-05 S
Recomendado

MODELO CONJUNTO KCISA-105 DTR13 KCISA-125 DVR13
Unidade interior KCIS-105 DR13 KCIS-125 DR13
Unidade exterior KUE-105 DTR13 KUE-125 DVR13
Arrefecimento nominal (mín./máx.) kW 10,55 (2,7 / 11,43) 12,02 (2,93 / 12,31)
Capacidade Aquecimento nominal (mín./máx.) kW 11,14 (2,78 / 12,66) 13,48 (3,37 / 14,07)
Aquecimento nominal a -7°C kW 7,08 8,41
Potência entrada arrefecimento nominal (mín./máx.) W 4.000 (890 / 4.150) 4.200 (680 / 4.350)
Potência entrada aquecimento nominal (mín./máx.) W 3.000 (780 / 4.000) 3.700 (750 / 4.250)
Potência entrada aquecimento nominal a -7°C W 2.670 3.170
EER 2,65 2,85
COP 3,68 3,60
Eficiência SEER - Class. energ. 6,10 - A++ 6,10 - A++
energética
SCOP - Class. energ. 4,00 - A+ 4,00 - A+
COP -7ºC 2,65 2,65
Caudal de ar veloc. baixa/média/alta m³/h 1.300 / 1.530 / 1.700 1.600 / 1.750 / 1.900
Pressão sonora veloc. baixa/média/ dB(A) 46 / 49 / 51 47,5 / 50 / 52,5
alta
Nivel de potencia acústica dB(A) 64 66
Unidade interior
Largura/altura/profundidade mm 830 / 245 / 830 830 / 287 / 830
Peso líquido kg 27,2 29,3
Fonte de alimentação V/f/Hz Com comunicação Com comunicação
Cabo de alimentação mm² Com comunicação Com comunicação
Largura/altura/profundidade mm 950 / 55 / 950 950 / 55 / 950
Painel
Peso líquido kg 6 6
Tipo compressor Rotativo Rotativo
Caudal de ar m³/h 4.000 4.000
Pressão sonora dB(A) 63 63
Nivel de potencia acústica dB(A) 70 72
Unidade exterior
Largura/altura/profundidade mm 946 / 810 / 410 946 / 810 / 410
Peso líquido kg 80,5 71
Fonte de alimentação V/f/Hz 380-415/3/50 220-240/1/50
Cabo de alimentação mm² (4+T)x2,5 (2+T)x4
Cabo blindado de comunicação mm² 4x1 4x1
Tipo refrigerante R-32 R-32
Carga de fábrica/adicional kg 2,4 / 0,024 2,8 / 0,024
Refrigerante
Diâmetro tubo líquido/gas polg 3/8" / 5/8" 3/8" / 5/8"
Long. máx. tubería vertical/total m 75 / 30 75 / 30
Temperatura ambiente exterior para
Intervalo arrefecimento mín./máx. ºC -15°C / 50°C -15°C / 50°C
funcionamento Temperatura ambiente exterior para ºC -15°C / 24°C -15°C / 24°C
aquecimento mín./máx.
COMANDOS COMPATÍVEIS Capacidade arrefecimento e aquecimento. Potência entrada
arrefecimento e aquecimento. Eficiência energética: Dados em
Comando Comando WiFi condições normais. As condições reais de funcionamento dependem do
com fios local onde o equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara
semianecóica a uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa
até 10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga de fábrica é válida para os primeiros 5 m
(linha de líquido). Para distâncias mais longas, é necessária uma carga
adicional de acordo com a fórmula 0,012 kg/m × (L-5), se a linha líquida
KC-03.1 SPS K04 WIFI K01-WIFI for de 1/4". Para diâmetros maiores, usar 0,024 kg/m × (L-5).
LCAC Comandos compatíveis: As unidades podem integrar um dos
comandos da tabela ou o recomendado pela Kaysun. Para saber mais
sobre compatibilidades, consulte o capítulo Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a
Para mais informações, consulte a nossa gama Comandos. legislação em vigor sobre gases refrigerantes-
110
