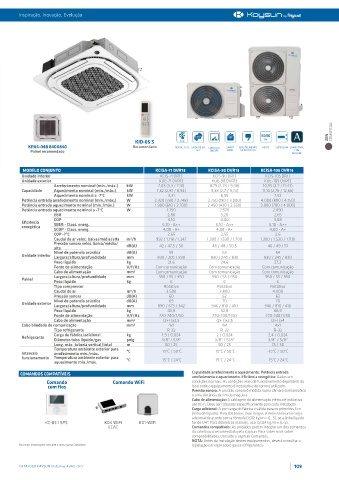

Page 109 - Catálogo Geral 2022

Inspiração, Inovação, Evolução

COMERCIAL
ZEN
KID-05 S
KPA4-04B 840X840 Recomendado REFRIG. R-32 SAÍDA DE AR CONTACTO SMART ABASTECIMENTO HERTZ SUPERSLIM COMPATÍVEL
COM
Painel recomendado 360° ON/OFF HOME DE AR FRESCO AIRZONE

MODELO CONJUNTO KCISA-71 DVR13 KCISA-90 DVR13 KCISA-105 DVR13
Unidade interior KCIS-71 DR13 KCIS-90 DR13 KCIS-105 DR13
Unidade exterior KUE-71 DVR13 KUE-90 DVR13 KUE-105 DVR13
Arrefecimento nominal (mín./máx.) kW 7,03 (3,3 / 7,91) 8,79 (2,23 / 9,38) 10,55 (2,7 / 11,43)
Capacidade Aquecimento nominal (mín./máx.) kW 7,62 (2,81 / 8,94) 9,38 (2,7 / 9,73) 11,14 (2,78 / 12,66)
Aquecimento nominal a -7°C kW 3,31 6,55 7,52
Potência entrada arrefecimento nominal (mín./máx.) W 2.320 (780 / 2.748) 2.750 (190 / 3.000) 4.000 (890 / 4.150)
Potência entrada aquecimento nominal (mín./máx.) W 1.900 (610 / 2.700) 2.450 (430 / 2.550) 3.000 (780 / 4.000)
Potência entrada aquecimento nominal a -7°C W 1.250 2.570 2.890
EER 2,88 3,20 2,65
COP 4,10 4,00 3,68
Eficiência SEER - Class. energ. 6,10 - A++ 6,10 - A++ 6,10 - A++
energética
SCOP - Class. energ. 4,00 - A+ 4,00 - A+ 4,00 - A+
COP -7ºC 2,65 2,55 2,6
Caudal de ar veloc. baixa/média/alta m³/h 992 / 1.118 / 1.247 1.300 / 1.530 / 1.700 1.300 / 1.530 / 1.700
Pressão sonora veloc. baixa/média/ dB(A) 42 / 47,5 / 50 46 / 48 / 50,5 46 / 49 / 51
alta
Nivel de potencia acústica dB(A) 59 63 64
Unidade interior
Largura/altura/profundidade mm 830 / 205 / 830 830 / 245 / 830 830 / 245 / 830
Peso líquido kg 21,6 24,6 27,2
Fonte de alimentação V/f/Hz Com comunicação Com comunicação Com comunicação
Cabo de alimentação mm² Com comunicação Com comunicação Com comunicação
Largura/altura/profundidade mm 950 / 55 / 950 950 / 55 / 950 950 / 55 / 950
Painel
Peso líquido kg 6 6 6
Tipo compressor Rotativo Rotativo Rotativo
Caudal de ar m³/h 3.500 3.800 4.000
Pressão sonora dB(A) 60 62 63
Nivel de potencia acústica dB(A) 69 70 70
Unidade exterior
Largura/altura/profundidade mm 890 / 673 / 342 946 / 810 / 410 946 / 810 / 410
Peso líquido kg 43,9 52,8 66,9
Fonte de alimentação V/f/Hz 220-240/1/50 220-240/1/50 220-240/1/50
Cabo de alimentação mm² (2+T)x2,5 (2+T)x2,5 (2+T)x4
Cabo blindado de comunicação mm² 4x1 4x1 4x1
Tipo refrigerante R-32 R-32 R-32
Carga de fábrica/adicional kg 1,9 / 0,024 2 / 0,024 2,4 / 0,024
Refrigerante
Diâmetro tubo líquido/gas polg 3/8" / 5/8" 3/8" / 5/8" 3/8" / 5/8"
Long. máx. tubería vertical/total m 50 / 25 50 / 25 75 / 30
Temperatura ambiente exterior para
Intervalo arrefecimento mín./máx. ºC -15°C / 50°C -15°C / 50°C -15°C / 50°C
funcionamento Temperatura ambiente exterior para ºC -15°C / 24°C -15°C / 24°C -15°C / 24°C
aquecimento mín./máx.
COMANDOS COMPATÍVEIS Capacidade arrefecimento e aquecimento. Potência entrada
arrefecimento e aquecimento. Eficiência energética: Dados em
Comando Comando WiFi condições normais. As condições reais de funcionamento dependem do
com fios local onde o equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica
a uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa
até 10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga de fábrica é válida para os primeiros 5 m
(linha de líquido). Para distâncias mais longas, é necessária uma carga
adicional de acordo com a fórmula 0,012 kg/m × (L-5), se a linha líquida
KC-03.1 SPS K04 WIFI K01-WIFI for de 1/4". Para diâmetros maiores, usar 0,024 kg/m × (L-5).
LCAC Comandos compatíveis: As unidades podem integrar um dos comandos
da tabela ou o recomendado pela Kaysun. Para saber mais sobre
compatibilidades, consulte o capítulo Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a
Para mais informações, consulte a nossa gama Comandos. legislação em vigor sobre gases refrigerantes-
CATÁLOGO KAYSUN Sistemas AVAC 2022 109
