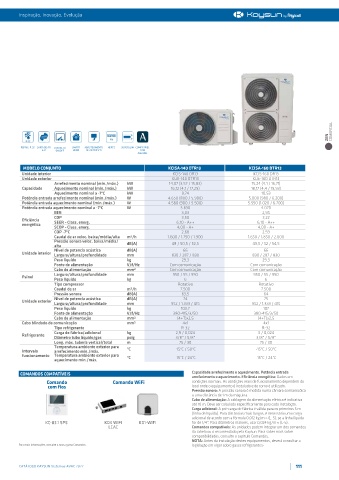

Page 111 - Catálogo Geral 2022

Inspiração, Inovação, Evolução

COMERCIAL
ZEN

REFRIG. R-32 SAÍDA DE AR CONTACTO SMART ABASTECIMENTO HERTZ SUPERSLIM COMPATÍVEL
360° ON/OFF HOME DE AR FRESCO COM
AIRZONE
MODELO CONJUNTO KCISA-140 DTR13 KCISA-160 DTR13
Unidade interior KCIS-140 DR13 KCIS-160 DR13
Unidade exterior KUE-140 DTR13 KUE-160 DTR13
Arrefecimento nominal (mín./máx.) kW 14,07 (3,52 / 15,83) 15,24 (4,1 / 16,71)
Capacidade Aquecimento nominal (mín./máx.) kW 16,12 (4,1 / 17,29) 18,17 (4,4 / 19,93)
Aquecimento nominal a -7°C kW 9,74 10,53
Potência entrada arrefecimento nominal (mín./máx.) W 4.650 (800 / 5.900) 5.000 (980 / 6.200)
Potência entrada aquecimento nominal (mín./máx.) W 4.580 (900 / 5.500) 5.550 (1.020 / 6.700)
Potência entrada aquecimento nominal a -7°C W 3.630 4.070
EER 3,03 2,95
COP 3,50 3,22
Eficiência SEER - Class. energ. 6,10 - A++ 6,10 - A++
energética
SCOP - Class. energ. 4,00 - A+ 4,00 - A+
COP -7ºC 2,68 2,59
Caudal de ar veloc. baixa/média/alta m³/h 1.600 / 1.750 / 1.900 1.650 / 1.850 / 2.000
Pressão sonora veloc. baixa/média/ dB(A) 48 / 50,5 / 52,5 49,5 / 52 / 54,5
alta
Nivel de potencia acústica dB(A) 66 66
Unidade interior
Largura/altura/profundidade mm 830 / 287 / 830 830 / 287 / 830
Peso líquido kg 29,3 29,3
Fonte de alimentação V/f/Hz Com comunicação Com comunicação
Cabo de alimentação mm² Com comunicação Com comunicação
Largura/altura/profundidade mm 950 / 55 / 950 950 / 55 / 950
Painel
Peso líquido kg 6 6
Tipo compressor Rotativo Rotativo
Caudal de ar m³/h 7.500 7.500
Pressão sonora dB(A) 63,5 64
Nivel de potencia acústica dB(A) 74 75
Unidade exterior
Largura/altura/profundidade mm 952 / 1.333 / 415 952 / 1.333 / 415
Peso líquido kg 103,7 107
Fonte de alimentação V/f/Hz 380-415/3/50 380-415/3/50
Cabo de alimentação mm² (4+T)x2,5 (4+T)x2,5
Cabo blindado de comunicação mm² 4x1 4x1
Tipo refrigerante R-32 R-32
Carga de fábrica/adicional kg 2,9 / 0,024 3 / 0,024
Refrigerante
Diâmetro tubo líquido/gas polg 3/8" / 5/8" 3/8" / 5/8"
Long. máx. tubería vertical/total m 75 / 30 75 / 30
Temperatura ambiente exterior para
Intervalo arrefecimento mín./máx. ºC -15°C / 50°C -15°C / 50°C
funcionamento Temperatura ambiente exterior para ºC -15°C / 24°C -15°C / 24°C
aquecimento mín./máx.
COMANDOS COMPATÍVEIS Capacidade arrefecimento e aquecimento. Potência entrada
arrefecimento e aquecimento. Eficiência energética: Dados em
Comando Comando WiFi condições normais. As condições reais de funcionamento dependem do
com fios local onde o equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica
a uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa
até 10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga de fábrica é válida para os primeiros 5 m
(linha de líquido). Para distâncias mais longas, é necessária uma carga
adicional de acordo com a fórmula 0,012 kg/m × (L-5), se a linha líquida
KC-03.1 SPS K04 WIFI K01-WIFI for de 1/4". Para diâmetros maiores, usar 0,024 kg/m × (L-5).
LCAC Comandos compatíveis: As unidades podem integrar um dos comandos
da tabela ou o recomendado pela Kaysun. Para saber mais sobre
compatibilidades, consulte o capítulo Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a
Para mais informações, consulte a nossa gama Comandos. legislação em vigor sobre gases refrigerantes-

CATÁLOGO KAYSUN Sistemas AVAC 2022 111
