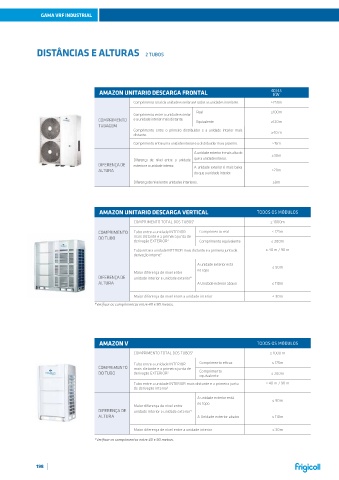

Page 198 - Catálogo Geral 2022

GAMA VRF INDUSTRIAL

DISTÂNCIAS E ALTURAS 2 TUBOS

AMAZON UNITARIO DESCARGA FRONTAL 40/45
KW
Comprimento total da unidade exterior até todas as unidades interiores. ≥250m
Real ≥100m
Comprimento entre a unidade exterior
COMPRIMENTO e a unidade interior mais distante. Equivalente ≥120m
TUBAGEM
Comprimento entre o primeiro distribuidor e a unidade interior mais ≥40 m
distante.
Comprimento entre uma unidade interior e o distribuidor mais próximo. ≥15m
A unidade exterior é mais alta do ≥30m
Diferença de nível entre a unidade que a unidade interior.
DIFERENÇA DE exterior e a unidade interior. A unidade exterior é mais baixa
ALTURA do que a unidade interior. ≥20m

Diferença de nível entre unidades interiores. ≥8m

AMAZON UNITARIO DESCARGA VERTICAL TODOS OS MÓDULOS
COMPRIMENTO TOTAL DOS TUBOS 1 ≤ 1000m
COMPRIMENTO Tubo entre a unidade INTERIOR Comprimento real ≤ 175m
DO TUBO mais distante e a primeira junta de
derivação EXTERIOR 2 Comprimento equivalente ≤ 200m
Tubo entre a unidade INTERIOR mais distante e a primeira junta de ≤ 40 m / 90 m
derivação interna 3

A unidade exterior está ≤ 90m
no topo
Maior diferença de nivel entre
DIFERENÇA DE unidade interior e unidade exterior 4
ALTURA A Unidade exterior abaixo ≤ 110m
Maior diferença de nível entre a unidade interior ≤ 30m
*Verificar os comprimentos entre 40 e 90 metros.

AMAZON V TODOS OS MÓDULOS

COMPRIMENTO TOTAL DOS TUBOS 1 ≤ 1000 m
Tubo entre a unidade INTERIOR Comprimento eficaz ≤ 175m
COMPRIMENTO mais distante e a primeira junta de
DO TUBO derivação EXTERIOR 2 Comprimento ≤ 200m
equivalente
Tubo entre a unidade INTERIOR mais distante e a primeira junta ≤ 40 m / 90 m
de derivação interna 3
A unidade exterior está ≤ 90m
no topo
Maior diferença de nivel entre
DIFERENÇA DE unidade interior e unidade exterior 4
ALTURA A Unidade exterior abaixo ≤ 110m

Maior diferença de nível entre a unidade interior ≤ 30m
*Verificar os comprimentos entre 40 e 90 metros.
