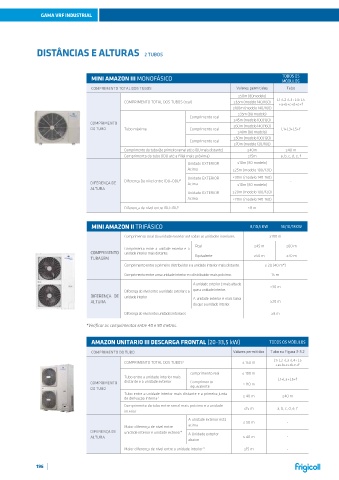

GAMA VRF INDUSTRIAL

DISTÂNCIAS E ALTURAS 2 TUBOS

MINI AMAZON III MONOFÁSICO TODOS OS
MÓDULOS
COMPRIMENTO TOTAL DOS TUBOS Valores permitidos Tubo
≤50m (80modelo)
COMPRIMENTO TOTAL DOS TUBOS (real) ≤65m (modelo 140/160) L1+L2+L3+L4+L5
+a+b+c+d+e+f
≤100m (modelo 140/160)
≤35m (80 modelo)
Comprimento real
≤45m (modelo 100/120)
COMPRIMENTO ≤60m (modelo 140/160)
DO TUBO Tubo máxima Comprimento real L1+L3+L5+f
≤40m (80 modelo)
≤50m (modelo 100/120)
Comprimento real
≤70m (modelo 120/160)
Comprimento do tubo (do primeiro ramal até o IDU mais distante) ≤40m ≤40 m
Comprimento do tubo (IDU até a filial mais próxima) ≤15m a, b, c, d, e, f
Unidade EXTERIOR ≤10m (80 modelo) -
Acima ≤25m (modelo 100/120)
Unidade EXTERIOR ≤30m (modelo 140-160)
DIFERENÇA DE Diferença Do nível entre IDU~ODU 4 Acima ≤10m (80 modelo) -
ALTURA
Unidade EXTERIOR ≤20m (modelo 100/120)
Acima ≤20m (modelo 140-160)
Diferença de nível entre IDU~IDU 5 ≤8 m -

MINI AMAZON II TRIFÁSICO 8/10,5 KW 14/16/18KW
Comprimento total da unidade exterior até todas as unidades interiores. ≥100 m

Real ≥45 m ≥60 m
Comprimento entre a unidade exterior e a
COMPRIMENTO unidade interior mais distante. Equivalente ≥50 m ≥70 m
TUBAGEM
Comprimento entre o primeiro distribuidor e a unidade interior mais distante. ≤ 20 (40 m*)
Comprimento entre uma unidade interior e o distribuidor mais próximo. 15 m
A unidade exterior é mais alta do ≥30 m
Diferença de nível entre a unidade exterior e a que a unidade interior.
DIFERENÇA DE unidade interior A unidade exterior é mais baixa
ALTURA ≥20 m
do que a unidade interior.
Diferença de nível entre unidades interiores ≥8 m

*Verificar os comprimentos entre 40 e 90 metros.

AMAZON UNITARIO III DESCARGA FRONTAL (20-33,5 kW) TODOS OS MÓDULOS

COMPRIMENTO DO TUBO Valores permitidos Tubo na Figura 3-3.2
L1+L2+L3+L4+L5
COMPRIMENTO TOTAL DOS TUBOS 1 ≤ 150 m
+a+b+c+d+e+f
comprimento real ≤ 100 m
Tubo entre a unidade interior mais L1+L3+L5+f
COMPRIMENTO distante e a unidade exterior Comprimento ≤ 110 m
DO TUBO equivalente
Tubo entre a unidade interior mais distante e a primeira junta ≤ 40 m ≤40 m
de derivação interna 3
Comprimento do tubo entre ramal mais próximo e a unidade
≤15 m a, b, c, d, e, f
interior
A unidade exterior está ≤ 50 m -
Maior diferença de nivel entre acima
DIFERENÇA DE unidade interior e unidade exterior 4 A Unidade exterior
ALTURA ≤ 40 m -
abaixo
Maior diferença de nível entre a unidade interior 5 ≤15 m -
