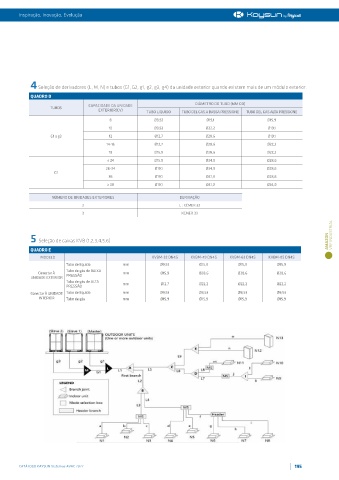

4 Seleção de derivadores (L, M, N) e tubos (G1, G2, g1, g2, g3, g4) da unidade exterior quando existem mais de um módulo exterior.
QUADRO D
CAPACIDADE DA UNIDADE DIÂMETRO DO TUBO (MM OD)
TUBOS
EXTERIOR(CV) TUBO LIQUIDO TUBO DEL GAS A BASSA PRESSIONE TUBO DEL GAS ALTA PRESSIONE
8 Ø9,53 Ø19,1 Ø15,9
10 Ø9,53 Ø22,2 Ø19,1
G1 a g3 12 Ø12,7 Ø28,6 Ø19,1
14-16 Ø12,7 Ø28,6 Ø22,2
18 Ø15,9 Ø28,6 Ø22,2
≤ 24 Ø15,9 Ø34,9 Ø28,6
26-34 Ø19,1 Ø34,9 Ø28,6
G1
36 Ø19,1 Ø41,3 Ø28,6
≥ 38 Ø19,1 Ø41,3 Ø34,9

NÚMERO DE UNIDADES EXTERIORES DERIVAÇÃO
2 L : KCMER 32
3 KCMER 33

5 Seleção de caixas KVB (1,2,3,4,5,6) AMAZON VRF INDUSTRIAL
QUADRO E
MODELO KVBM-32 DN4S KVBM-49 DN4S KVBM-63 DN4S KVBM-85 DN4S
Tubo de líquido mm Ø9,53 Ø15,9 Ø15,9 Ø15,9
Tubo de gás de BAIXA
Conectar À mm Ø15,9 Ø28,6 Ø28,6 Ø28,6
UNIDADE EXTERIOR PRESSÃO
Tubo de gás de ALTA mm Ø12,7 Ø22,2 Ø22,2 Ø22,2
PRESSÃO
Conectar À UNIDADE Tubo de líquido mm Ø9,53 Ø9,53 Ø9,53 Ø9,53
INTERIOR Tubo de gás mm Ø15,9 Ø15,9 Ø15,9 Ø15,9
