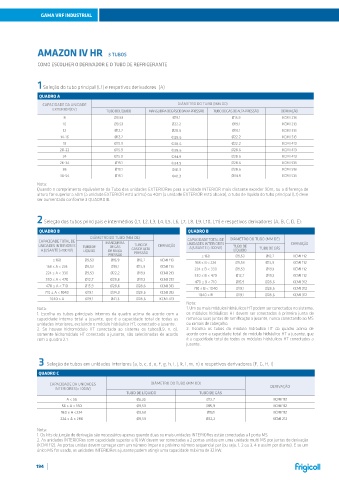

GAMA VRF INDUSTRIAL

AMAZON IV HR 3 TUBOS
COMO ESCOLHER O DERIVADOR E O TUBO DE REFRIGERANTE

1 Seleção do tubo principal (L1) e respetivos derivadores (A)
QUADRO A
CAPACIDADE DA UNIDADE DIÂMETRO DO TUBO (MM OD)
EXTERIOR(CV) TUBO DE LÍQUIDO MANGUEIRA DE GÁS DE BAIXA PRESSÃO TUBO DE GÁS DE ALTA PRESSÃO DERIVAÇÃO
8 Ø9.53 Ø19.1 Ø15.9 KCMI 213
10 Ø9.53 Ø22.2 Ø19.1 KCMI 213
12 Ø12.7 Ø28.6 Ø19.1 KCMI 313
14-16 Ø12.7 Φ28.6 Ø22.2 KCMI 313
18 Ø15.9 Φ28.6 Ø22.2 KCMI 413
20-22 Ø15.9 Φ28.6 Ø28.6 KCMI 413
24 Ø15.9 Φ34.9 Ø28.6 KCMI 413
26-34 Ø19.1 Φ34.9 Ø28.6 KCMI 513
36 Ø19.1 Φ41.3 Ø28.6 KCMI 513
38-54 Ø19.1 Φ41.3 Ø34.9 KCMI 513
Nota:
Quando o comprimento equivalente da Tubo das unidades EXTERIORes para a unidade INTERIOR mais distante exceder 90m, ou a diferença de
altura for superior a 50m (a unidade EXTERIOR está acima) ou 40m (a unidade EXTERIOR está abaixo), o tubo de líquido do tubo principal (L1) deve
ser aumentado conforme à QUADRO B.

2 Seleção dos tubos principais e intermédios (L1, L2, L3, L4, L5, L6, L7, L8, L9, L10, L11) e respetivos derivadores (A, B, C, D, E):
QUADRO B QUADRO B
DIÂMETRO DO TUBO (MM DE) DIÂMETRO DO TUBO (MM DE)
CAPACIDADE TOTAL DE MANGUEIRA CAPACIDADE TOTAL DE
UNIDADES INTERIORES TUBO DE DE GÁS TUBO DE DERIVAÇÃO UNIDADES INTERIORES TUBO DE TUBO DE GÁS DERIVAÇÃO
A JUSANTE (× 100 W)
A JUSANTE (×100 W) LÍQUIDO DE BAIXA GÁS DE ALTA LÍQUIDO
PRESSÃO PRESSÃO ≤ 168 Ø9,53 Ø12,7 KCMI 112
≤ 168 Ø9,53 Ø15,9 Ø12,7 KCMI 113
168 ≤ B < 224 Ø9,53 Ø15,9 KCMI 112
168 ≤ A < 224 Ø9,53 Ø19,1 Ø15,9 KCMI 113 224 ≤ B < 330 Ø9,53 Ø19,1 KCMI 112
224 ≤ A < 330 Ø9,53 Ø22,2 Ø19,1 KCMI 213 330 ≤ B < 470 Ø12,7 Ø19,1 KCMI 112
330 ≤ A < 470 Ø12,7 Ø28,6 Ø19,1 KCMI 213
470 ≤ B < 710 Ø15,9 Ø28,6 KCMI 312
470 ≤ A < 710 Ø15,9 Ø28,6 Ø28,6 KCMI 313 710 ≤ B < 1040 Ø19,1 Ø28,6 KCMI 312
710 ≤ A < 1040 Ø19,1 Ø34,9 Ø28,6 KCMI 313 1040 ≤ B Ø19,1 Ø28,6 KCMI 312
1040 ≤ A Ø19,1 Ø41,3 Ø28,6 KCMI 413
Nota:
Nota: 1. Um ou mais módulos hidráulicos HT podem ser conectados no sistema,
1. Escolha os tubos principais internos da quadro acima de acordo com a os módulos hidráulicos HT devem ser conectados à primeira junta de
capacidade interna total a jusante, que é a capacidade total de todas as ramal ou suas juntas de ramificação a jusante, nunca conectando ao MS
unidades interiores, excluindo o módulo hidráulico HT, conectado a jusante. ou ramais de cabeçalho.
2. Se houver hidromódulo HT conectado ao sistema os tubos(L9, n, o), 2. Escolha os tubos do módulo hidráulico HT da quadro acima de
somente hidromódulo HT conectado a jusante, são selecionadas de acordo acordo com a capacidade total do módulo hidráulico HT a jusante, que
com a quadro 2.1. é a capacidade total de todos os módulos hidráulicos HT conectados a
jusante.

3 Seleção de tubos em unidades interiores (a, b, c, d, e, f, g, h, i, j, k, l, m, n) e respetivos derivadores (F, G, H, I)
QUADRO C

CAPACIDADE DA UNIDADES DIÂMETRO DO TUBO (MM OD) DERIVAÇÃO
INTERIORES(× 100W)
TUBO DE LÍQUIDO TUBO DE GÁS
A < 56 Ø6,35 Ø12,7 KCMI 112
56 ≤ A < 160 Ø9,53 Ø15,9 KCMI 112
160 ≤ A <224 Ø9,53 Ø19,1 KCMI 112
224 ≤ A ≤ 280 Ø9,53 Ø22,2 KCMI 212

Nota:
1. Os kits de junção de derivação são necessários apenas quando duas ou mais unidades INTERIORes estão conectadas a 1 porta MS.
2. As unidades INTERIORes com capacidade superior a 16 kW devem ser conectadas a 2 portas unidas em uma unidade multi MS por juntas de derivação
(KCM1 112). As portas unidas devem começar com um número ímpar e o próximo número sequencial par (ou seja, 1, 2 ou 3, 4 e assim por diante). E se um
único MS for usado, as unidades INTERIORes a jusante podem atingir uma capacidade máxima de 32 kW.
