Inspiração, Inovação, Evolução

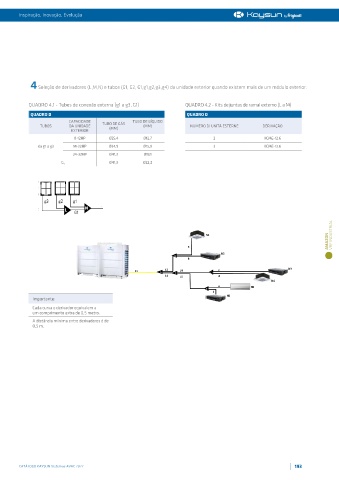

4 Seleção de derivadores (L,M,N) e tubos (G1, G2, G1,g1,g2,g3,g4) da unidade exterior quando existem mais de um módulo exterior.
QUADRO 4.1 - Tubos de conexão externa (g1 a g3, G1) QUADRO 4.2 - Kits de juntas de ramal externo (L a M)
QUADRO D QUADRO D
CAPACIDADE TUBO DE LÍQUIDO
TUBOS DA UNIDADE TUBO DE GÁS (MM) NUMERO DI UNITÀ ESTERNE DERIVAÇÃO
(MM)
EXTERIOR
8-12HP Ø25,4 Ø12,7 2 KCME-12.6
da g1 a g3 14-22HP Ø34,9 Ø15,9 3 KCME-13.6
24-32HP Ø41,3 Ø19,1
Ø41,3 Ø22,2
G 1
L N
N1 VRF INDUSTRIAL
AMAZON
a
N2
B
b
L1 A L2 C L4 D c N3
L3 L5 d
N4
e N6
E
f
N5
Importante:
Cada curva e derivador equivalem a
um comprimento extra de 0,5 metro.
A distância mínima entre derivadores é de
0,5 m.
