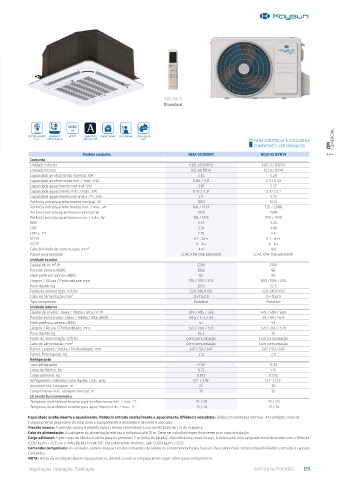

Page 111 - KAYSUN CATÁLOGO 2023

KID-06 S
Standard

REFRIGERANTE BOMBA DE HERTZ COMPATÍVEL SMART HOME FOLLOW ME SAÍDA DE AR
R-32 CONDENSADOS COM AIRZONE 360º COMERCIAL
PARA CONTROLOS E ACESSÓRIOS
COMPATÍVEIS, VER PÁGINA 126 ZEN
Modelo conjunto KCIA-35 DVR14 KCIA-52 DVR14
Conjunto
Unidade exterior KUE-35 DVR13 KUE-52 DVR13
Unidade interior KCI-35 DR14 KCI-52 DR14
Capacidade arrefecimento nominal, kW 3.52 5.28
Capacidade arrefecimento mín. / máx.; kW 0.85 / 4.11 2.9 / 5.59
Capacidade aquecimento nominal; kW 3.81 5.57
Capacidade aquecimento mín. / máx.; kW 0.47 / 4.31 2.37 / 6.1
Capacidade aquecimento nominal a -7°C; kW 2.4 3.72
Potência entrada arrefecimento nominal; W 1010 1633
Potência entrada arrefecimento mín. / máx.; W 168 / 1434 720 / 2088
Potência entrada aquecimento nominal; W 1019 1540
Potência entrada aquecimento mín. / máx.; W 124 / 1376 700 / 1930
EER 3.35 3.24
COP 3.74 3.48
COP a -7°C 2.75 2.6
SEER 6.1 - A++ 6.1 - A++
SCOP 4 - A+ 4 - A+
Cabo blindado de comunicação; mm² 4x1 4x1
Painel recomendado LCAC KPA-03E 600X600 LCAC KPA-03E 600X600
Unidade exterior
Caudal de ar; m³/h 2200 2100
Pressão sonora; dB(A) 53.6 56
Nível potência sonora; dB(A) 62 65
Largura / Altura / Profundidade; mm 765 / 555 / 303 805 / 554 / 330
Peso líquido; kg 26.6 32.5
Fonte de alimentação; V/f/Hz 220-240/1/50 220-240/1/50
Cabo de alimentação; mm² (2+T)x2,5 (2+T)x2,5
Tipo compressor Rotativo Rotativo
Unidade interior
Caudal de ar veloc. baixa / média / alta; m³/h 389 / 485 / 569 479 / 584 / 680
Pressão sonora veloc. baixa / média / alta; dB(A) 34.5 / 37.5 / 42 39 / 44 / 45.4
Nível potência sonora; dB(A) 57 59
Largura / Altura / Profundidade; mm 570 / 260 / 570 570 / 260 / 570
Peso líquido; kg 16.3 16
Fonte de alimentação; V/f/Hz Com comunicação Com comunicação
Cabo de alimentação; mm² Com comunicação Com comunicação
Painel; Largura / Altura / Profundidade; mm 647 / 50 / 647 647 / 50 / 647
Painel; Peso líquido; kg 2.5 2.5
Refrigerante
Tipo refrigerante R-32 R-32
Carga de fábrica; kg 0.72 1.15
Carga adicional; kg 0.012 0.012
Refrigerante; Diâmetro tubo líquido / gás; polg 1/4” / 3/8” 1/4” / 1/2”
Desnível máx. tubagem; m 25 30
Comprimento máx. tubagem vertical; m 10 20
Intervalo funzionamento
Temperatura ambiente exterior para arrefecimento mín. / máx.; °C -15 / 50 -15 / 50
Temperatura ambiente exterior para aquecimento mín. / máx.; °C -15 / 24 -15 / 24
Capacidade arrefecimento e aquecimento. Potência entrada arrefecimento e aquecimento. Eficiência energética: Dados em condições normais. As condições reais de
funcionamento dependem do local onde o equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até 10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga de fábrica é válida para os primeiros 5 m (linha de líquido). Para distâncias mais longas, é necessária uma carga adicional de acordo com a fórmula
0,012 kg/m × (L-5), se a linha líquida for de 1/4”. Para diâmetros maiores, usar 0,024 kg/m × (L-5).
Comandos compatíveis: As unidades podem integrar um dos comandos da tabela ou o recomendado pela Kaysun. Para saber mais sobre compatibilidades, consulte o capítulo
Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a legislação em vigor sobre gases refrigerantes-
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 111
