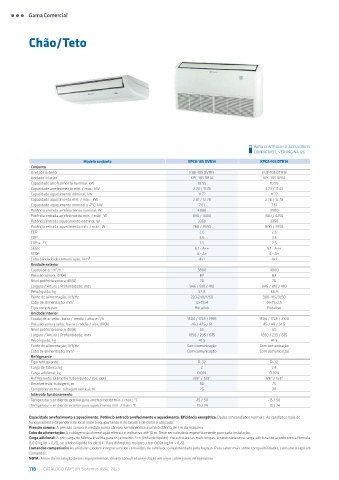

Page 118 - KAYSUN CATÁLOGO 2023

Gama Comercial

Chão/Teto

PARA CONTROLOS E ACESSÓRIOS
COMPATÍVEIS, VER PÁGINA 126
Modelo conjunto KPCA-105 DVR14 KPCA-105 DTR14
Conjunto
Unidade exterior KUE-105 DVR13 KUE-105 DTR13
Unidade interior KPC-105 DR14 KPC-105 DR14
Capacidade arrefecimento nominal, kW 10.55 10.55
Capacidade arrefecimento mín. / máx.; kW 2.73 / 11.78 2.73 / 11.43
Capacidade aquecimento nominal; kW 11.72 11.72
Capacidade aquecimento mín. / máx.; kW 2.81 / 12.78 2.78 / 12.78
Capacidade aquecimento nominal a -7°C; kW 7.61 7.61
Potência entrada arrefecimento nominal; W 4000 3900
Potência entrada arrefecimento mín. / máx.; W 890 / 4300 900 / 4250
Potência entrada aquecimento nominal; W 3350 3350
Potência entrada aquecimento mín. / máx.; W 780 / 3950 800 / 3950
EER 2.6 2.6
COP 3.6 3.6
COP a -7°C 2.5 2.5
SEER 6.1 - A++ 6.1 - A++
SCOP 4 - A+ 4 - A+
Cabo blindado de comunicação; mm² 4x1 4x1
Unidade exterior
Caudal de ar; m³/h 3800 4000
Pressão sonora; dB(A) 62 63
Nível potência sonora; dB(A) 70 70
Largura / Altura / Profundidade; mm 946 / 810 / 410 946 / 810 / 410
Peso líquido; kg 52.8 66.9
Fonte de alimentação; V/f/Hz 220-240/1/50 380-415/3/50
Cabo de alimentação; mm² (2+T)x4 (4+T)x2,5
Tipo compressor Rotativo Rotativo
Unidade interior
Caudal de ar veloc. baixa / média / alta; m³/h 1504 / 1728 / 1955 1504 / 1728 / 2100
Pressão sonora veloc. baixa / média / alta; dB(A) 45 / 47.5 / 51 45 / 48 / 51.5
Nível potência sonora; dB(A) 65 65
Largura / Altura / Profundidade; mm 1650 / 235 / 675 1650 / 235 / 675
Peso líquido; kg 41.5 41.5
Fonte de alimentação; V/f/Hz Com comunicação Com comunicação
Cabo de alimentação; mm² Com comunicação Com comunicação
Refrigerante
Tipo refrigerante R-32 R-32
Carga de fábrica; kg 2 2.4
Carga adicional; kg 0.024 0.024
Refrigerante; Diâmetro tubo líquido / gás; polg 3/8” / 5/8” 3/8” / 5/8”
Desnível máx. tubagem; m 50 75
Comprimento máx. tubagem vertical; m 25 30
Intervalo funzionamento
Temperatura ambiente exterior para arrefecimento mín. / máx.; °C -15 / 50 -15 / 50
Temperatura ambiente exterior para aquecimento mín. / máx.; °C -15 / 24 -15 / 24

Capacidade arrefecimento e aquecimento. Potência entrada arrefecimento e aquecimento. Eficiência energética: Dados em condições normais. As condições reais de
funcionamento dependem do local onde o equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até 10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga de fábrica é válida para os primeiros 5 m (linha de líquido). Para distâncias mais longas, é necessária uma carga adicional de acordo com a fórmula
0,012 kg/m × (L-5), se a linha líquida for de 1/4”. Para diâmetros maiores, usar 0,024 kg/m × (L-5).
Comandos compatíveis: As unidades podem integrar um dos comandos da tabela ou o recomendado pela Kaysun. Para saber mais sobre compatibilidades, consulte o capítulo
Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a legislação em vigor sobre gases refrigerantes-
118 CATÁLOGO KAYSUN Sistemas AVAC 2023
