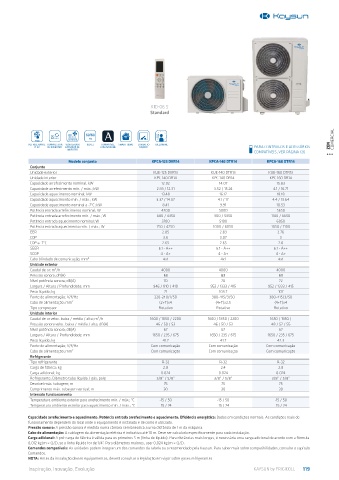

Page 119 - KAYSUN CATÁLOGO 2023

KID-06 S
Standard

COMERCIAL

REFRIGERANTE COMPRESSOR VENTILADOR HERTZ COMPATÍVEL SMART HOME CONTACTO FOLLOW ME ZEN
R-32 DC INVERTER EXTERIOR DC COM AIRZONE ON/OFF PARA CONTROLOS E ACESSÓRIOS
INVERTER
COMPATÍVEIS, VER PÁGINA 126
Modelo conjunto KPCA-125 DVR14 KPCA-140 DTR14 KPCA-160 DTR14
Conjunto
Unidade exterior KUE-125 DVR13 KUE-140 DTR13 KUE-160 DTR13
Unidade interior KPC-140 DR14 KPC-140 DR14 KPC-160 DR14
Capacidade arrefecimento nominal, kW 12.02 14.07 15.83
Capacidade arrefecimento mín. / máx.; kW 2.93 / 12.31 3.52 / 15.24 4.1 / 16.71
Capacidade aquecimento nominal; kW 13.48 16.12 18.18
Capacidade aquecimento mín. / máx.; kW 3.37 / 14.07 4.1 / 17 4.4 / 19.64
Capacidade aquecimento nominal a -7°C; kW 8.41 9.91 10.53
Potência entrada arrefecimento nominal; W 4200 5000 5650
Potência entrada arrefecimento mín. / máx.; W 680 / 4350 900 / 5950 1100 / 6650
Potência entrada aquecimento nominal; W 3700 5100 6050
Potência entrada aquecimento mín. / máx.; W 750 / 4250 1000 / 6050 1050 / 7100
EER 2.85 2.83 2.76
COP 3.6 3.07 3
COP a -7°C 2.65 2.65 2.6
SEER 6.1 - A++ 6.1 - A++ 6.1 - A++
SCOP 4 - A+ 4 - A+ 4 - A+
Cabo blindado de comunicação; mm² 4x1 4x1 4x1
Unidade exterior
Caudal de ar; m³/h 4000 4000 4000
Pressão sonora; dB(A) 63 63 63
Nível potência sonora; dB(A) 70 70 72
Largura / Altura / Profundidade; mm 946 / 810 / 410 952 / 1333 / 415 952 / 1333 / 415
Peso líquido; kg 71 103.7 107
Fonte de alimentação; V/f/Hz 220-240/1/50 380-415/3/50 380-415/3/50
Cabo de alimentação; mm² (2+T)x4 (4+T)x2,5 (4+T)x4
Tipo compressor Rotativo Rotativo Rotativo
Unidade interior
Caudal de ar veloc. baixa / média / alta; m³/h 1600 / 1850 / 2200 1600 / 1850 / 2200 1650 / 1950 /
Pressão sonora veloc. baixa / média / alta; dB(A) 46 / 50 / 53 46 / 50 / 53 48 / 52 / 55
Nível potência sonora; dB(A) 67 67 67
Largura / Altura / Profundidade; mm 1650 / 235 / 675 1650 / 235 / 675 1650 / 235 / 675
Peso líquido; kg 41.7 41.7 42.3
Fonte de alimentação; V/f/Hz Com comunicação Com comunicação Com comunicação
Cabo de alimentação; mm² Com comunicação Com comunicação Com comunicação
Refrigerante
Tipo refrigerante R-32 R-32 R-32
Carga de fábrica; kg 2.8 2.4 2.8
Carga adicional; kg 0.024 0.024 0.024
Refrigerante; Diâmetro tubo líquido / gás; polg 3/8” / 5/8” 3/8” / 5/8” 3/8” / 5/8”
Desnível máx. tubagem; m 75 75 75
Comprimento máx. tubagem vertical; m 30 30 30
Intervalo funzionamento
Temperatura ambiente exterior para arrefecimento mín. / máx.; °C -15 / 50 -15 / 50 -15 / 50
Temperatura ambiente exterior para aquecimento mín. / máx.; °C -15 / 24 -15 / 24 -15 / 24

Capacidade arrefecimento e aquecimento. Potência entrada arrefecimento e aquecimento. Eficiência energética: Dados em condições normais. As condições reais de
funcionamento dependem do local onde o equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até 10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga de fábrica é válida para os primeiros 5 m (linha de líquido). Para distâncias mais longas, é necessária uma carga adicional de acordo com a fórmula
0,012 kg/m × (L-5), se a linha líquida for de 1/4”. Para diâmetros maiores, usar 0,024 kg/m × (L-5).
Comandos compatíveis: As unidades podem integrar um dos comandos da tabela ou o recomendado pela Kaysun. Para saber mais sobre compatibilidades, consulte o capítulo
Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a legislação em vigor sobre gases refrigerantes-
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 119
