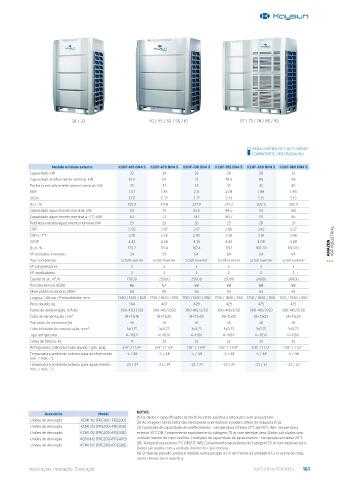

Page 161 - KAYSUN CATÁLOGO 2023

28 / 33 40 / 45 / 50 / 56 / 61 67 / 73 / 78 / 85 / 90

PARA CONTROLOS E ACESSÓRIOS
COMPATÍVEIS, VER PÁGINA 190

Modelo unidade externa K2UF-615 DN4 S K2UF-670 DN4 S K2UF-730 DN4 S K2UF-785 DN4 S K2UF-850 DN4 S K2UF-900 DN4 S
Capacidade; HP 22 24 26 28 30 32
Capacidade arrefecimento nominal, kW 61.5 67 73 78.5 85 85
Potência entrada arrefecimento nominal; kW 35 37 35 37 45 45
EER 1.67 1.83 2.11 2.03 1.89 1.89
SEER 5.07 5.37 5.77 5.43 5.15 5.15
Ƞs,c; % 199.9 211.8 227.9 214.2 202.9 202.9
Capacidade aquecimento nominal; kW 69 75 81.5 84.2 95 100
Capacidade aquecimento nominal a -7°C; kW 63 72 78.1 80.7 91 96
Potência entrada aquecimento nominal; kW 23 25 26 29 28 31
COP 2.85 2.97 3.17 2.86 3.42 3.27
COP a -7°C 2.18 2.26 2.42 2.18 2.61 2.49
SCOP 4.42 4.36 4.14 4.45 4.08 4.08 VRF INDUSTRIAL
Ƞs,h; % 173.7 171.4 162.4 175.1 160.20 160.20 AMAZON
Nº unidades interiores 54 59 64 64 64 64
Tipo compressor Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter Scroll Inverter
Nº compressores 2 2 2 2 2 2
Nº ventiladores 2 2 2 2 2 2
Caudal de ar; m³/h 17000 25000 25000 25000 24000 24000
Pressão sonora; dB(A) 66 67 68 68 68 68
Nível potência sonora; dB(A) 89 89 93 93 93 93
Largura / Altura / Profundidade; mm 1340 / 1635 / 825 1730 / 1830 / 850 1730 / 1830 / 850 1730 / 1830 / 850 1730 / 1830 / 850 1730 / 1830 / 850
Peso líquido; kg 344 407 429 429 475 475
Fonte de alimentação; V/f/Hz 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50
Cabo de alimentação; mm² (4+T)x16 (4+T)x25 (4+T)x25 (4+T)x25 (4+T)x25 (4+T)x25
Protocolo de comunicação s6 s6 s6 s6 s6 s6
Cabo blindado de comunicação; mm² 3x0,75 3x0,75 3x0,75 3x0,75 3x0,75 3x0,75
Tipo refrigerante R-410A R-410A R-410A R-410A R-410A R-410A
Carga de fábrica; kg 17 22 22 22 25 25
Refrigerante; Diâmetro tubo líquido / gás; polg 3/4” / 1 1/4” 3/4” / 1 1/4” 7/8” / 1 1/4” 7/8” / 1 1/4” 7/8” / 1 1/2” 7/8” / 1 1/2”
Temperatura ambiente exterior para arrefecimento -5 / 48 -5 / 48 -5 / 48 -5 / 48 -5 / 48 -5 / 48
mín. / máx.; °C
Temperatura ambiente exterior para aquecimento -23 / 24 -23 / 24 -23 / 24 -23 / 24 -23 / 24 -23 / 24
mín. / máx.; °C

Acessórios Model NOTAS:
Uniões de derivação KCMI 112 (FRG100+FRG200) (1) Os dados e especificações desta ficha estão sujeitos a alterações sem aviso prévio.
(2) As imagens nesta folha são meramente orientadoras e podem diferir da máquina final.
Uniões de derivação KCMI 212 (FRG100+FRG300) (3) Condições de capacidade de arrefecimento - Temperatura interior 27°C DB/19°C WB; Temperatura
Uniões de derivação KCMI 312 (FRG200+FRG300) exterior 35°C DB; Comprimento equivalente da tubagem 7,5 m com desnível zero; Dados calculados com
Uniões de derivação KCMI 412 (FRG200+FRG400) unidade interior do tipo Conduta. Condições de capacidade de aquecimento - Temperatura interior 20°C
Uniões de derivação KCMI 512 (FRG300+FRG500) DB; Temperatura exterior 7°C DB/6°C WB; Comprimento equivalente da tubagem 7,5 m com desnível zero;
Dados calculados com a unidade interior do tipo Conduta.
(4) O nível de pressão sonora é medido numa posição a 1 m em frente da unidade e 1,3 m acima do chão,
numa câmara semi-anecóica.
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 161
