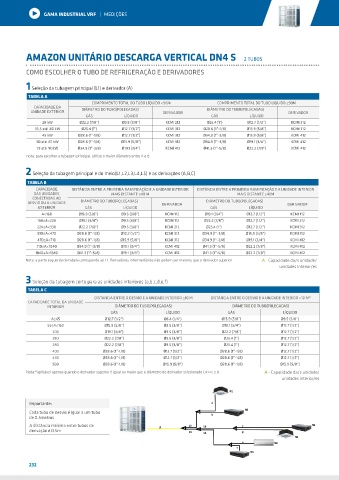

Page 232 - Catálogo Geral 2019

GAMA INDUSTRIAL VRF | MEDIÇÕES

AMAZON UNITÁRIO DESCARGA VERTICAL DN4 S 2 TUBOS

COMO ESCOLHER O TUBO DE REFRIGERAÇÃO E DERIVADORES

1 Seleção da tubagem principal (L1) e derivador (A)
TABELA A
COMPRIMENTO TOTAL DO TUBO LÍQUIDO <90M COMPRIMENTO TOTAL DO TUBO LIQUIDO ≥90M
CAPACIDADE DA
UNIDADE EXTERIOR DIÂMETRO DO TUBO(POLEGADAS) DERIVADOR DIÂMETRO DO TUBO(POLEGADAS) DERIVADOR
GÁS LÍQUIDO GÁS LÍQUIDO
28 kW Ø22.2 (7/8") Ø9.5 (3/8”) KCMI 212 Ø25.4 (1") Ø12.7 (1/2”) KCMI 312
33,5 até 40 kW Ø25.4 (1") Ø12.7 (1/2”) KCMI 312 Ø28.6 (1”-1/8) Ø15.9 (5/8”) KCMI 312
45 kW Ø28.6 (1”-1/8) Ø12.7 (1/2”) KCMI 312 Ø34.9 (1”-3/8) Ø15.9 (5/8”) KCMI 412
50 até 67 kW Ø28.6 (1”-1/8) Ø15.9 (5/8”) KCMI 312 Ø34.9 (1”-3/8) Ø19.1 (3/4”) KCMI 412
73 até 90kW Ø34.9 (1”-3/8) Ø19.1 (3/4”) KCMI 412 Ø41.3 (1”-5/8) Ø22.2 (7/8") KCMI 412
nota: para escolher a tubagem principal, utilize o maior diâmetro entre A e B

2 Seleção da tubagem principal e do meio(L1,L2,L3,L4,L5) e as derivações (A,B,C)
TABELA B
CAPACIDADE DISTÂNCIA ENTRE A PRIMEIRA RAMIFICAÇÃO E A UNIDADE INTERIOR DISTÂNCIA ENTRE A PRIMEIRA RAMIFICAÇÃO E A UNIDADE INTERIOR
DAS UNIDADES MAIS DISTANTE ≤40 M MAIS DISTANTE ≤40M
CONECTADAS AO
DESVIO OU À UNIDADE DIÂMETRO DO TUBO(POLEGADAS) DERIVADOR DIÂMETRO DO TUBO(POLEGADAS) DERIVADOR
EXTERIOR GÁS LÍQUIDO GÁS LÍQUIDO
A<168 Ø15.9 (5/8”) Ø9.5 (3/8”) KCMI 112 Ø19.1 (3/4”) Ø12.7 (1/2”) KCMI 112
168≤A<224 Ø19.1 (3/4”) Ø9.5 (3/8”) KCMI 112 Ø22.2 (7/8") Ø12.7 (1/2”) KCMI 212
224≤A<330 Ø22.2 (7/8") Ø9.5 (3/8”) KCMI 212 Ø25.4 (1") Ø12.7 (1/2”) KCMI 312
330≤A<470 Ø28.6 (1”-1/8) Ø12.7 (1/2”) KCMI 312 Ø34.9 (1”-3/8) Ø15.9 (5/8”) KCMI 312
470≤A<710 Ø28.6 (1”-1/8) Ø15.9 (5/8”) KCMI 312 Ø34.9 (1”-3/8) Ø19.1 (3/4”) KCMI 412
710≤A<1040 Ø34.9 (1”-3/8) Ø19.1 (3/4”) KCMI 412 Ø41.3 (1”-5/8) Ø22.2 (7/8") KCMI 412
1040≤A<1540 Ø41.3 (1”-5/8) Ø19.1 (3/4”) KCMI 412 Ø41.3 (1”-5/8) Ø22.2 (7/8") KCMI 412
Nota: a parte esquerda da tabela corresponde ao L1. Derivadores intermediários não podem ser maiores que o derivador superior A - Capacidade da/s unidade/
unidades interior/es

3 Seleção da tubagem certo para as unidades interiores (a,b,c,d,e,f)
TABELA C
DISTANCIA ENTRE O DESVIO E A UNIDADE INTERIOR ≤10 M DISTÂNCIA ENTRE O DESVIO E A UNIDADE INTERIOR >10 M*
CAPACIDADE TOTAL DA UNIDADE
INTERIOR DIÂMETRO DO TUBO(POLEGADAS) DIÂMETRO DO TUBO(POLEGADAS)
GÁS LÍQUIDO GÁS LÍQUIDO
A≤45 Ø12.7 (1/2”) Ø6.4 (1/4”) Ø15.9 (5/8”) Ø9.5 (3/8”)
56≤A≤160 Ø15.9 (5/8”) Ø9.5 (3/8”) Ø19.1 (3/4”) Ø12.7 (1/2”)
200 Ø19.1 (3/4”) Ø9.5 (3/8”) Ø22.2 (7/8") Ø12.7 (1/2”)
250 Ø22.2 (7/8") Ø9.5 (3/8”) Ø25.4 (1") Ø12.7 (1/2”)
280 Ø22.2 (7/8") Ø9.5 (3/8”) Ø25.4 (1") Ø12.7 (1/2”)
400 Ø28.6 (1”-1/8) Ø12.7 (1/2”) Ø28.6 (1”-1/8) Ø12.7 (1/2”)
450 Ø28.6 (1”-1/8) Ø12.7 (1/2”) Ø28.6 (1”-1/8) Ø12.7 (1/2”)
560 Ø28.6 (1”-1/8) Ø15.9 (5/8”) Ø28.6 (1”-1/8) Ø15.9 (5/8”)
Nota:*aplicável apenas quando o derivador superior é igual ou maior que o diâmetro do derivador selecionado L4>=c e d. A - Capacidade da/s unidade/
unidades interior/es

N1

Importante: a
N2
Cada tubo de desvio é igual a um tubo B b
de 0.5metros
A distância mínima entre tubos de L1 L2 L4 c N3
derivação é 0.5m A L3 C L5 D d
N4
e N6
E
f
N5
