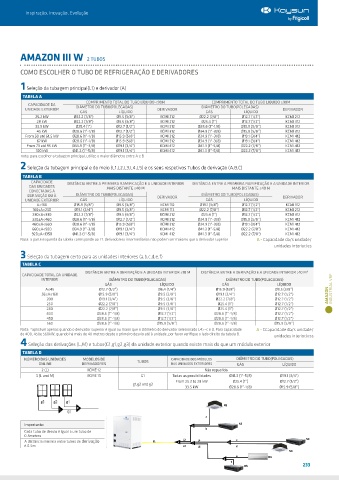

AMAZON III W 2 TUBOS

COMO ESCOLHER O TUBO DE REFRIGERAÇÃO E DERIVADORES

1 Seleção da tubagem principal(L1) e derivador (A)
TABELA A
COMPRIMENTO TOTAL DO TUBO LÍQUIDO <90M COMPRIMENTO TOTAL DO TUBO LIQUIDO ≥90M
CAPACIDADE DA
UNIDADE EXTERIOR DIÂMETRO DO TUBO(POLEGADAS) DERIVADOR DIÂMETRO DO TUBO(POLEGADAS) DERIVADOR
GÁS LÍQUIDO GÁS LÍQUIDO
25.2 kW Ø22.2 (7/8") Ø9.5 (3/8”) KCMI 212 Ø22.2 (7/8") Ø12.7 (1/2”) KCMI 212
28 kW Ø22.2 (7/8") Ø9.5 (3/8”) KCMI 212 Ø25.4 (1") Ø12.7 (1/2”) KCMI 312
33.5 kW Ø25.4 (1”) Ø12.7 (1/2”) KCMI 312 Ø28.6 (1”-1/8) Ø15.9 (5/8”) KCMI 312
45 kW Ø28.6 (1”-1/8) Ø12.7 (1/2”) KCMI 312 Ø34.9 (1”-3/8) Ø15.9 (5/8”) KCMI 312
From 50 até 61.5 kW Ø28.6 (1”-1/8) Ø15.9 (5/8”) KCMI 312 Ø34.9 (1”-3/8) Ø19.1 (3/4”) KCMI 412
67 kW Ø28.6 (1”-1/8) Ø15.9 (5/8”) KCMI 312 Ø34.9 (1”-3/8) Ø19.1 (3/4”) KCMI 412
From 73 até 95 kW Ø34.9 (1”-3/8) Ø19.1 (3/4”) KCMI 412 Ø41.3 (1”-5/8) Ø22.2 (7/8”) KCMI 412
100 kW Ø41.3 (1”-5/8) Ø19.1 (3/4”) KCMI 412 Ø41.3 (1”-5/8) Ø22.2 (7/8”) KCMI 412
nota: para escolher a tubagem principal, utilize o maior diâmetro entre A e B
2 Seleção da tubagem principal e do meio (L1,L2,L3,L4,L5) e os seus respetivos Tubos de derivação (A,B,C)
TABELA B
CAPACIDADE DISTÂNCIA ENTRE A PRIMEIRA RAMIFICAÇÃO E A UNIDADE INTERIOR DISTÂNCIA ENTRE A PRIMEIRA RAMIFICAÇÃO E A UNIDADE INTERIOR
DAS UNIDADES MAIS DISTANTE ≤40 M MAIS DISTANTE ≤40 M
CONECTADAS À
DERIVAÇÃO OU À DIÂMETRO DO TUBO(POLEGADAS) DERIVADOR DIÂMETRO DO TUBO(POLEGADAS) DERIVADOR
UNIDADE EXTERIOR GÁS LÍQUIDO GÁS LÍQUIDO
A<166 Ø15.9 (5/8”) Ø9.5 (3/8”) KCMI 112 Ø19.1 (3/4”) Ø12.7 (1/2”) KCMI 112
166≤A<230 Ø19.1 (3/4”) Ø9.5 (3/8”) KCMI 112 Ø22.2 (7/8") Ø12.7 (1/2”) KCMI 212
230≤A<330 Ø22.2 (7/8") Ø9.5 (3/8”) KCMI 212 Ø25.4 (1") Ø12.7 (1/2”) KCMI 312
330≤A<460 Ø28.6 (1”-1/8) Ø12.7 (1/2”) KCMI 312 Ø34.9 (1”-3/8) Ø15.9 (5/8”) KCMI 412
460≤A<660 Ø28.6 (1”-1/8) Ø15.9 (5/8”) KCMI 312 Ø34.9 (1”-3/8) Ø19.1 (3/4”) KCMI 412
660≤A<920 Ø34.9 (1”-3/8) Ø19.1 (3/4”) KCMI 412 Ø41.3 (1”-5/8) Ø22.2 (7/8") KCMI 412
920≤A<1350 Ø41.3 (1”-5/8) Ø19.1 (3/4”) KCMI 412 Ø41.3 (1”-5/8) Ø22.2 (7/8") KCMI 412
Nota: a parte esquerda da tabela corresponde ao L1. derivadoress intermediários não podem ser maiores que o derivador superior A - Capacidade da/s unidade/
unidades interior/es

3 Seleção da tubagem certo para as unidades interiores (a,b,c,d,e,f)
TABELA C
DISTÂNCIA ENTRE A DERIVAÇÃO E A UNIDADE INTERIOR ≤10 M DISTÂNCIA ENTRE A DERIVAÇÃO E A UNIDADE INTERIOR >10 M*
CAPACIDADE TOTAL DA UNIDADE
INTERIOR DIÂMETRO DO TUBO(POLEGADAS) DIÂMETRO DO TUBO(POLEGADAS)
GÁS LÍQUIDO GÁS LÍQUIDO
A≤45 Ø12.7 (1/2”) Ø6.4 (1/4”) Ø15.9 (5/8”) Ø9.5 (3/8”) INDUSTRIAL VRF
56≤A≤160 Ø15.9 (5/8”) Ø9.5 (3/8”) Ø19.1 (3/4”) Ø12.7 (1/2”) AMAZON
200 Ø19.1 (3/4”) Ø9.5 (3/8”) Ø22.2 (7/8”) Ø12.7 (1/2”)
250 Ø22.2 (7/8”) Ø9.5 (3/8”) Ø25.4 (1”) Ø12.7 (1/2”)
280 Ø22.2 (7/8”) Ø9.5 (3/8”) Ø25.4 (1”) Ø12.7 (1/2”)
400 Ø28.6 (1”-1/8) Ø12.7 (1/2”) Ø28.6 (1”-1/8) Ø12.7 (1/2”)
450 Ø28.6 (1”-1/8) Ø12.7 (1/2”) Ø28.6 (1”-1/8) Ø12.7 (1/2”)
560 Ø28.6 (1”-1/8) Ø15.9 (5/8”) Ø28.6 (1”-1/8) Ø15.9 (5/8”)
Nota: *aplicável apenas quando o derivador superior é igual ou maior que o diâmetro do derivador selecionado L4>=c e d. Para capacidade A - CCapacidade da/s unidade/
de 400, 450e 560kW, quando há mais de 40 metros desde o primeiro desvio até à unidade, por favor verifique o lado direito da tabela B.
unidades interior/ess
4 Seleção das derivações (L,M) e tubos(G1,g1,g2,g3) da unidade exterior quando existe mais do que um módulo exterior
TABELA D
NÚMERO DAS UNIDADES MODELOS DE TUBOS CAPACIDADE DOS MÓDULOS DIÂMETRO DO TUBO(POLEGADAS)
ONLINE DERIVADORES DAS UNIDADES EXTERIORES GÁS LÍQUIDO
2 (L) KCME 12 Não requerido
3 (L and M) KCME 13 G1 Todas as possibilidades Ø41.3 (1”-5/8) Ø19.1 (3/4”)
From 25.2 to 28 kW Ø25.4 (1”) Ø12.7 (1/2”)
g1,g2 and g3
33.5 kW Ø28.6 (1”-1/8) Ø15.9 (5/8”)

N1

a
Importante: B N2
Cada tubo de desvio é igual a um tubo de b
0.5metros N3
A distância mínima entre tubos de derivação L1 A L2 C L4 D c
é 0.5m L3 L5 d
N4
e N6
E
f
N5 233
