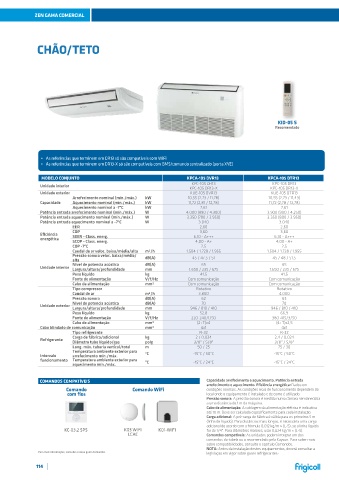

Page 114 - Catálogo Geral 2022

ZEN GAMA COMERCIAL

CHÃO/TETO

KID-05 S
Recomendado

• As referências que terminem em DR13 só são compatíveis com WiFi
• As referências que terminem em DR13-X só são compatíveis com BMS/comando centralizado (porta XYE)

MODELO CONJUNTO KPCA-105 DVR13 KPCA-105 DTR13
KPC-105 DR13 KPC-105 DR13
Unidade interior
KPC-105 DR13-X KPC-105 DR13-X
Unidade exterior KUE-105 DVR13 KUE-105 DTR13
Arrefecimento nominal (mín./máx.) kW 10,55 (2,73 / 11,78) 10,55 (2,73 / 11,43)
Capacidade Aquecimento nominal (mín./máx.) kW 11,72 (2,81 / 12,78) 11,72 (2,78 / 12,78)
Aquecimento nominal a -7°C kW 7,61 7,61
Potência entrada arrefecimento nominal (mín./máx.) W 4.000 (890 / 4.300) 3.900 (900 / 4.250)
Potência entrada aquecimento nominal (mín./máx.) W 3.350 (780 / 3.950) 3.350 (800 / 3.950)
Potência entrada aquecimento nominal a -7°C W 3.040 3.040
EER 2,60 2,60
COP 3,60 3,60
Eficiência SEER - Class. energ. 6,10 - A+++ 6,10 - A+++
energética
SCOP - Class. energ. 4,00 - A+ 4,00 - A+
COP -7ºC 2,5 2,5
Caudal de ar veloc. baixa/média/alta m³/h 1.504 / 1.728 / 1.955 1.504 / 1.728 / 1.955
Pressão sonora veloc. baixa/média/ dB(A) 45 / 47,5 / 51 45 / 48 / 51,5
alta
Nivel de potencia acústica dB(A) 65 65
Unidade interior
Largura/altura/profundidade mm 1.650 / 235 / 675 1.650 / 235 / 675
Peso líquido kg 41,5 41,5
Fonte de alimentação V/f/Hz Com comunicação Com comunicação
Cabo de alimentação mm² Com comunicação Com comunicação
Tipo compressor Rotativo Rotativo
Caudal de ar m³/h 3.800 4.000
Pressão sonora dB(A) 62 63
Nivel de potencia acústica dB(A) 70 70
Unidade exterior
Largura/altura/profundidade mm 946 / 810 / 410 946 / 810 / 410
Peso líquido kg 52,8 66,9
Fonte de alimentação V/f/Hz 220-240/1/50 380-415/3/50
Cabo de alimentação mm² (2+T)x4 (4+T)x2,5
Cabo blindado de comunicação mm² 4x1 4x1
Tipo refrigerante R-32 R-32
Carga de fábrica/adicional kg 2 / 0,024 2,4 / 0,024
Refrigerante
Diâmetro tubo líquido/gas polg 3/8" / 5/8" 3/8" / 5/8"
Long. máx. tubería vertical/total m 50 / 25 75 / 30
Temperatura ambiente exterior para
Intervalo arrefecimento mín./máx. ºC -15°C / 50°C -15°C / 50°C
funcionamento Temperatura ambiente exterior para ºC -15°C / 24°C -15°C / 24°C
aquecimento mín./máx.
COMANDOS COMPATÍVEIS Capacidade arrefecimento e aquecimento. Potência entrada
arrefecimento e aquecimento. Eficiência energética: Dados em
Comando Comando WiFi condições normais. As condições reais de funcionamento dependem do
com fios local onde o equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica
a uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa
até 10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga de fábrica é válida para os primeiros 5 m
(linha de líquido). Para distâncias mais longas, é necessária uma carga
adicional de acordo com a fórmula 0,012 kg/m × (L-5), se a linha líquida
KC-03.2 SPS K03 WIFI K01-WIFI for de 1/4". Para diâmetros maiores, usar 0,024 kg/m × (L-5).
LCAC Comandos compatíveis: As unidades podem integrar um dos
comandos da tabela ou o recomendado pela Kaysun. Para saber mais
sobre compatibilidades, consulte o capítulo Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a
Para mais informações, consulte a nossa gama Comandos. legislação em vigor sobre gases refrigerantes-
