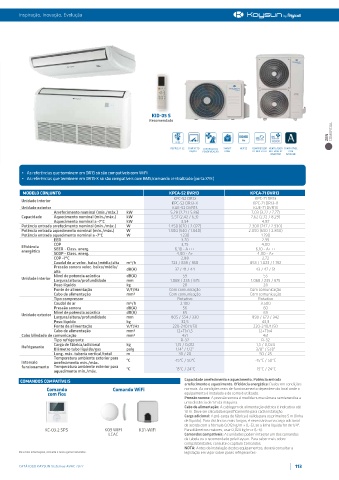

Page 113 - Catálogo Geral 2022

Inspiração, Inovação, Evolução

KID-05 S
Recomendado
COMERCIAL
ZEN

REFRIG. R-32 CONTACTO CONTROLO DE SMART HERTZ COMPRESSOR VENTILADOR COMPATÍVEL
ON/OFF CONDENSAÇÃO HOME DC INVERTER INTERIOR DC COM
INVERTER AIRZONE

• As referências que terminem em DR13 só são compatíveis com WiFi
• As referências que terminem em DR13-X só são compatíveis com BMS/comando centralizado (porta XYE)

MODELO CONJUNTO KPCA-52 DVR13 KPCA-71 DVR13
KPC-52 DR13 KPC-71 DR13
Unidade interior KPC-52 DR13-X KPC-71 DR13-X
Unidade exterior KUE-52 DVR13 KUE-71 DVR13
Arrefecimento nominal (mín./máx.) kW 5,28 (2,71 / 5,86) 7,03 (3,22 / 7,77)
Capacidade Aquecimento nominal (mín./máx.) kW 5,57 (2,42 / 6,3) 7,62 (2,72 / 8,29)
Aquecimento nominal a -7°C kW 3,54 4,87
Potência entrada arrefecimento nominal (mín./máx.) W 1.450 (670 / 2.027) 2.300 (747 / 2.930)
Potência entrada aquecimento nominal (mín./máx.) W 1.500 (540 / 1.640) 2.050 (650 / 2.850)
Potência entrada aquecimento nominal a -7°C W 1.230 1.790
EER 3,70 2,95
COP 3,75 4,00
Eficiência SEER - Class. energ. 6,10 - A+++ 6,10 - A+++
energética
SCOP - Class. energ. 4,00 - A+ 4,00 - A+
COP -7ºC 2,88 2,72
Caudal de ar veloc. baixa/média/alta m³/h 723 / 839 / 958 853 / 1.023 / 1.192
Pressão sonora veloc. baixa/média/ dB(A) 37 / 41 / 44 43 / 47 / 51
alta
Nivel de potencia acústica dB(A) 59 55
Unidade interior Largura/altura/profundidade mm 1.068 / 235 / 675 1.068 / 235 / 675
Peso líquido kg 28 28
Fonte de alimentação V/f/Hz Com comunicação Com comunicação
Cabo de alimentação mm² Com comunicação Com comunicação
Tipo compressor Rotativo Rotativo
Caudal de ar m³/h 2.100 3.500
Pressão sonora dB(A) 56 60
Nivel de potencia acústica dB(A) 65 69
Unidade exterior
Largura/altura/profundidade mm 805 / 554 / 330 890 / 673 / 342
Peso líquido kg 32,5 43,9
Fonte de alimentação V/f/Hz 220-240/1/50 220-240/1/50
Cabo de alimentação mm² (2+T)x1,5 (2+T)x4
Cabo blindado de comunicação mm² 4x1 4x1
Tipo refrigerante R-32 R-32
Carga de fábrica/adicional kg 1,15 / 0,012 1,5 / 0,024
Refrigerante
Diâmetro tubo líquido/gas polg 1/4" / 1/2" 3/8" / 5/8"
Long. máx. tubería vertical/total m 30 / 20 50 / 25
Temperatura ambiente exterior para
Intervalo arrefecimento mín./máx. ºC -15°C / 50°C -15°C / 50°C
funcionamento Temperatura ambiente exterior para ºC -15°C / 24°C -15°C / 24°C
aquecimento mín./máx.
COMANDOS COMPATÍVEIS Capacidade arrefecimento e aquecimento. Potência entrada
arrefecimento e aquecimento. Eficiência energética: Dados em condições
Comando Comando WiFi normais. As condições reais de funcionamento dependem do local onde o
com fios equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a
uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até
10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga de fábrica é válida para os primeiros 5 m (linha
de líquido). Para distâncias mais longas, é necessária uma carga adicional
de acordo com a fórmula 0,012 kg/m × (L-5), se a linha líquida for de 1/4".
KC-03.2 SPS K03 WIFI K01-WIFI Para diâmetros maiores, usar 0,024 kg/m × (L-5).
LCAC Comandos compatíveis: As unidades podem integrar um dos comandos
da tabela ou o recomendado pela Kaysun. Para saber mais sobre
compatibilidades, consulte o capítulo Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a
Para mais informações, consulte a nossa gama Comandos. legislação em vigor sobre gases refrigerantes-
CATÁLOGO KAYSUN Sistemas AVAC 2022 113
