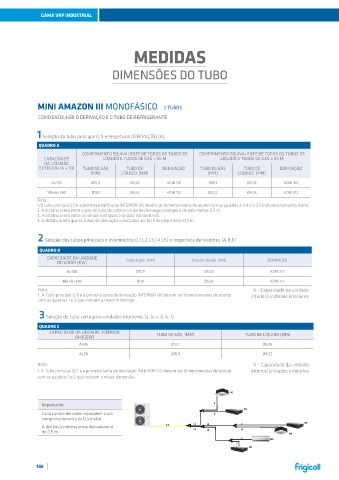

Page 186 - Catálogo Geral 2022

GAMA VRF INDUSTRIAL

MEDIDAS

DIMENSÕES DO TUBO

MINI AMAZON III MONOFÁSICO 2 TUBOS

COMO ESCOLHER O DERIVAÇÃO E O TUBO DE REFRIGERANTE

1 Seleção do tubo principal (L1) e respetivos DERIVAÇÃO (A)
QUADRO A
COMPRIMENTO EQUIVALENTE DE TODOS OS TUBOS DE COMPRIMENTO EQUIVALENTE DE TODOS OS TUBOS DE
CAPACIDADE LÍQUIDO E TUBOS DE GÁS < 90 M LÍQUIDO E TUBOS DE GÁS ≥ 90 M
DA UNIDADE
EXTERIOR (A × 10) TUBO DE GÁS TUBO DE DERIVAÇÃO TUBO DE GÁS TUBO DE DERIVAÇÃO
(MM) LÍQUIDO (MM) (MM) LÍQUIDO (MM)

A<155 Ø15,9 Ø9,53 KCMI 112 Ø19,1 Ø9,53 KCMI 112
155≤A<230 Ø19,1 Ø9,53 KCMI 112 Ø22,2 Ø9,53 KCMI 212
Nota:
1. O tubo principal (L1) e a primeira ramificação INTERIOR (A) devem ser dimensionados de acordo com as quadros 3-3.4 e 3-3.5 indicam o tamanho maior.
2. A distância reta entre o giro do tubo de cobre e o tubo de derivação contíguo é de pelo menos 0,5 m.
3. A distância reta entre os ramais contíguos é de pelo menos 0,5 m.
4. A distância reta que os tubos de derivação conectados ao IDU é de pelo menos 0,5 m.

2 Seleção dos tubos principais e intermédios (L1,L2,L3,L4,L5) e respetivos derivadores (A,B,C)
QUADRO B
CAPACIDADE DA UNIDADE Tubo de gás (mm) Tubo de líquido (mm) DERIVAÇÃO
INTERIOR (KW)
A<160 Ø15,9 Ø9,53 KCMI 112
160≤A<230 Ø19,1 Ø9,53 KCMI 112
Nota: A - Capacidade da unidade
1. A Tubo principal (L1) e a primeira junta de derivação INTERIOR (A) devem ser dimensionadas de acordo interior/unidades interiores
com as quadros 1 e 2 que indicam a maior dimensão..

3 Seleção do tubo certo para unidades interiores (a, b, c, d, e, f)
QUADRO C
CAPACIDADE DA UNIDADE INTERIOR TUBO DE GÁS (MM) TUBO DE LÍQUIDO (MM)
(A×100W)
A≤45 Ø12,7 Ø6,35
A≥56 Ø15,9 Ø9,53
Nota: A - Capacidade da unidade
1. A Tubo principal (L1) e a primeira junta de derivação INTERIOR (A) devem ser dimensionadas de acordo interior/unidades interiores
com as quadros 1 e 2 que indicam a maior dimensão..

N1
Importante: a
N2
Cada curva e derivador equivalem a um B b
comprimento extra de 0,5 metro.
L2 L4 c N3
A distância mínima entre derivadores é L1 A L3 C D
de 0,5 m. L5 d N4
e N6
E
f
N5
