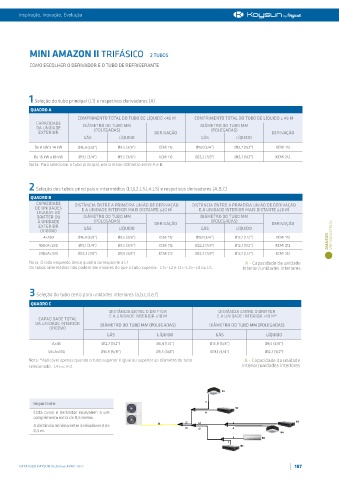

MINI AMAZON II TRIFÁSICO 2 TUBOS

COMO ESCOLHER O DERIVADOR E O TUBO DE REFRIGERANTE

1 Seleção do tubo principal (L1) e respetivos derivadores (A)
QUADRO A
COMPRIMENTO TOTAL DO TUBO DE LÍQUIDO <45 M COMPRIMENTO TOTAL DO TUBO DE LÍQUIDO ≥ 45 M
CAPACIDADE DIÂMETRO DO TUBO MM DIÂMETRO DO TUBO MM
DA UNIDADE (POLEGADAS) (POLEGADAS)
EXTERIOR DERIVAÇÃO DERIVAÇÃO
GÁS LÍQUIDO GÁS LÍQUIDO
De 8 kW a 14 kW Ø15,9 (5/8”) Ø9,5 (3/8”) KCMI 112 Ø19,1 (3/4”) Ø12,7 (1/2”) KCMI 112
De 16 kW a 18 kW Ø19,1 (3/4”) Ø9,5 (3/8”) KCMI 112 Ø22,2 (7/8”) Ø12,7 (1/2”) KCMI 212
Nota: Para selecionar o tubo principal, use o maior diâmetro entre A e B.

2 Seleção dos tubos principais e intermédios (L1,L2,L3,L4,L5) e respetivos derivadores (A,B,C)
QUADRO B
CAPACIDADE DISTÂNCIA ENTRE A PRIMEIRA UNIÃO DE DERIVAÇÃO DISTÂNCIA ENTRE A PRIMEIRA UNIÃO DE DERIVAÇÃO
DE UNIDADES E A UNIDADE INTERIOR MAIS DISTANTE ≤20 M E A UNIDADE INTERIOR MAIS DISTANTE ≤20 M
LIGADAS AO
DRIFTER OU DIÂMETRO DO TUBO MM DIÂMETRO DO TUBO MM
À UNIDADE (POLEGADAS) DERIVAÇÃO (POLEGADAS) DERIVAÇÃO
EXTERIOR GÁS LÍQUIDO GÁS LÍQUIDO
(X100W)
AMAZON
A<160 Ø15,9 (5/8”) Ø9,5 (3/8”) KCMI 112 Ø19,1 (3/4”) Ø12,7 (1/2”) KCMI 112 VRF INDUSTRIAL
160≤A<230 Ø19,1 (3/4”) Ø9,5 (3/8”) KCMI 112 Ø22,2 (7/8") Ø12,7 (1/2”) KCMI 212
230≤A<330 Ø22,2 (7/8”) Ø9,5 (3/8”) KCMI 212 Ø22,2 (7/8”) Ø12,7 (1/2”) KCMI 212
Nota: O lado esquerdo deste quadro corresponde a L1. A - Capacidade da unidade
Os tubos intermédios não podem ser maiores do que o tubo superior. L1>=L2 e L1>=L3>=L4 ou L5. interior/unidades interiores

3 Seleção do tubo certo para unidades interiores (a,b,c,d,e,f)
QUADRO C
DISTÂNCIA ENTRE O DRIFTER DISTÂNCIA ENTRE O DRIFTER
CAPACIDADE TOTAL E A UNIDADE INTERIOR ≤10 M E A UNIDADE INTERIOR >10 M*
DA UNIDADE INTERIOR DIÂMETRO DO TUBO MM (POLEGADAS) DIÂMETRO DO TUBO MM (POLEGADAS)
(X100W)
GÁS LÍQUIDO GÁS LÍQUIDO
A≤45 Ø12,7 (1/2”) Ø6,4 (1/4”) Ø15,9 (5/8”) Ø9,5 (3/8”)
56≤A≤160 Ø15,9 (5/8”) Ø9,5 (3/8”) Ø19,1 (3/4”) Ø12,7 (1/2”)
Nota: *Aplicável apenas quando o tubo superior é igual ou superior ao diâmetro do tubo A - Capacidade da unidade
selecionado. L4>=c e d. interior/unidades interiores

N1

Importante: a
N2
Cada curva e derivador equivalem a um B b
comprimento extra de 0,5 metro.
L2 L4 c N3
A distância mínima entre derivadores é de L1 A L3 C D d
0,5 m. L5 N4
e N6
E
f
N5
