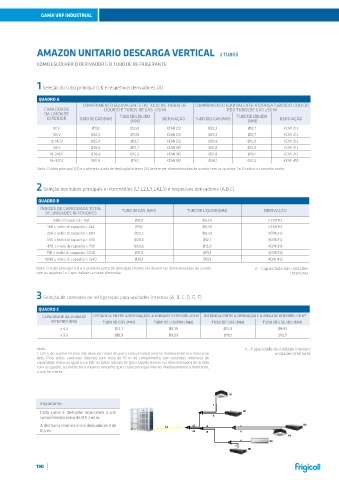

GAMA VRF INDUSTRIAL






              AMAZON UNITARIO DESCARGA VERTICAL                               2 TUBOS

              COMO ESCOLHER O DERIVADOR E O TUBO DE REFRIGERANTE




              1 Seleção do tubo principal (L1) e respetivos derivadores (A)
               QUADRO A
                              COMPRIMENTO EQUIVALENTE DO TODO OS TUBOS DE   COMPRIMENTO EQUIVALENTE ATODOSATUBOSDO LÍQUIDO
                 CAPACIDADE          LÍQUIDO E TUBOS DE GÁS <90 M                EDO TUBOSDE GÁS ≥90 M
                 DA UNIDADE
                 EXTERIOR    TUBO DE GÁS (MM)  TUBO DE LÍQUIDO  DERIVAÇÃO  TUBO DEL GAS (MM)  TUBO DE LÍQUIDO  DERIVAÇÃO
                                                (MM)
                                                                                         (MM)
                    8CV          Ø19,1         Ø9,53        KCMI 212      Ø22,2         Ø12,7        KCMI 212
                   10CV          Ø22,2         Ø9,53        KCMI 212      Ø25,4         Ø12,7        KCMI 212
                   12-14CV       Ø25,4         Ø12,7        KCMI 212      Ø28,6         Ø15,9        KCMI 312
                    16CV         Ø28,6         Ø12,7        KCMI 312      Ø31,8         Ø15,9        KCMI 312
                   18-24CV       Ø28,6         Ø15,9        KCMI 312      Ø31,8         Ø19,1        KCMI 312
                  26-32CV        Ø31,8         Ø19,1        KCMI 312      Ø38,1         Ø22,2        KCMI 412
              Nota: O tubo principal (L1) e a primeira junta de derivação interna (A) devem ser dimensionados de acordo com as quadros 1 e 2 indicar o tamanho maior



              2 Seleção dos tubos principais e intermédios (L1,L2,L3,L4,L5) e respetivos derivadores (A,B,C)
               QUADRO B
               ÍNDICES DE CAPACIDADE TOTAL   TUBO DE GÁS  (MM)     TUBO DE LÍQUIDO (MM)       DERIVAÇÃO
                 DE UNIDADES INTERIORES
                    Indici di capacità< 168     Ø15,9                   Ø9,53                  KCMI 112
                  168 ≤ Indici di capacità < 224  Ø19,1                 Ø9,53                  KCMI 112
                  224 ≤ Indici di capacità < 330  Ø22,2                 Ø9,53                  KCMI 212
                  330 ≤ Indici di capacità < 470  Ø28,6                 Ø12,7                  KCMI 312
                  470 ≤ Indici di capacità < 710  Ø28,6                 Ø15,9                  KCMI 312
                 710 ≤ Indici di capacità< 1040  Ø31,8                  Ø19,1                  KCMI 312
                 1040 ≤ Indici di capacità < 1540  Ø38,1                Ø19,1                  KCMI 412
              Nota: O tubo principal (L1) e a primeira junta de derivação interna (A) devem ser dimensionadas de acordo   A - Capacidade das unidades
              com as quadros 1 e 2 que indicam a maior dimensão.                                       interiores




              3 Seleção de conexões de refrigeração para unidades internas (A, B, C, D, E, F)
               QUADRO C
                CAPACIDADE DA UNIDADE   DISTÂNCIA ENTRE A DERIVAÇÃOE A UNIDADE INTERIOR ≤10 M  DISTÂNCIA ENTRE A DERIVAÇÃO E A UNIDADE INTERIOR >10 M*
                   INTERIOR (KW)     TUBO DE GÁS (MM)  TUBO DE LÍQUIDO (MM)  TUBO DE GÁS (MM)  TUBO DE LÍQUIDO (MM)
                      ≤ 4,5              Ø12,7              Ø6,35               Ø15,9              Ø9,53
                      ≥ 5,6              Ø15,9              Ø9,53               Ø19,1              Ø12,7

              Nota:                                                                    A - Capacidade da unidade interior/
              1. Um tubo auxiliar interno não deve ser maior do que o tubo principal interno imediatamente a montante   unidades interiores
              dele. Para tubos auxiliares internos com mais de 10 m de comprimento com unidades interiores de
              capacidade maior ou igual a 5,6 kW, os tubos laterais de gás e líquido devem ser dimensionados de acordo
              com as quadro, ou então ter o mesmo tamanho que o tubo principal interno imediatamente a montante,
              o que for menor.



                                                                                  N1
               Importante:                                                  a
               Cada curva e derivador equivalem a um                    B             N2
               comprimento extra de 0,5 metro.                              b
               A distância mínima entre derivadores é de   L1      A   L2   L4       c                      N3
               0,5 m.                                                L3   C   L5   D   d
                                                                                                      N4
                                                                                     e          N6
                                                                                  E
                                                                                    f
                                                                                        N5
