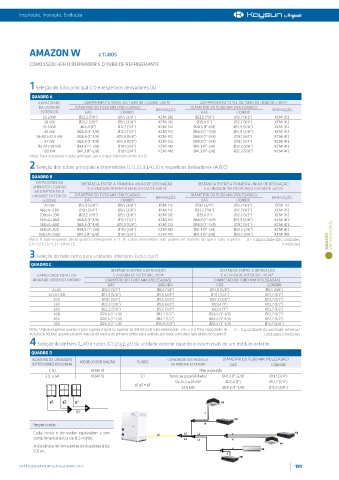

Inspiração, Inovação, Evolução





           AMAZON W                 2 TUBOS

           COMO ESCOLHER O DERIVADOR E O TUBO DE REFRIGERANTE




            1 Seleção do tubo principal (L1) e respetivos derivadores (A)
            QUADRO A
               CAPACIDADE      COMPRIMENTO TOTAL DO TUBO DE LÍQUIDO <90 M  COMPRIMENTO TOTAL DO TUBO DE LÍQUIDO ≥ 90 M
               DA UNIDADE   DIÂMETRO DO TUBO MM (POLEGADAS)   DERIVAÇÃO  DIÂMETRO DO TUBO MM (POLEGADAS)  DERIVAÇÃO
               EXTERIOR        GÁS         LÍQUIDO                      GÁS         LÍQUIDO
                25.2 kW      Ø22,2 (7/8")   Ø9,5 (3/8”)   KCMI 212   Ø22,2 (7/8")   Ø12,7 (1/2”)   KCMI 212
                 28 kW       Ø22,2 (7/8")   Ø9,5 (3/8”)   KCMI 212    Ø25,4 (1")   Ø12,7 (1/2”)   KCMI 312
                33.5 kW      Ø25,4 (1”)   Ø12,7 (1/2”)   KCMI 312    Ø28,6 (1”-1/8)   Ø15,9 (5/8”)    KCMI 312
                 45 kW      Ø28,6 (1”-1/8)   Ø12,7 (1/2”)   KCMI 312  Ø34,9 (1”-3/8)   Ø15,9 (5/8”)    KCMI 312
              De 50 a 61.5 kW  Ø28,6 (1”-1/8)   Ø15,9 (5/8”)    KCMI 312  Ø34,9 (1”-3/8)   Ø19,1 (3/4”)   KCMI 412
                 67 kW      Ø28,6 (1”-1/8)   Ø15,9 (5/8”)    KCMI 312  Ø34,9 (1”-3/8)   Ø19,1 (3/4”)   KCMI 412
              De 73 a 95 kW  Ø34,9 (1”-3/8)   Ø19,1 (3/4”)   KCMI 412  Ø41,3 (1”-5/8)   Ø22,2 (7/8”)   KCMI 412
                100 kW      Ø41,3 (1”-5/8)   Ø19,1 (3/4”)   KCMI 412  Ø41,3 (1”-5/8)   Ø22,2 (7/8”)   KCMI 412
            Nota: Para selecionar o tubo principal, use o maior diâmetro entre A e B.
           2 Seleção dos tubos principais e intermédios (L1,L2,L3,L4,L5) e respetivos derivadores (A,B,C)
            QUADRO B
              CAPACIDADE DE   DISTÂNCIA ENTRE A PRIMEIRA UNIÃO DE DERIVAÇÃO   DISTÂNCIA ENTRE A PRIMEIRA UNIÃO DE DERIVAÇÃO
            UNIDADES LIGADAS    E A UNIDADE INTERIOR MAIS DISTANTE ≤40 M  E A UNIDADE INTERIOR MAIS DISTANTE ≤40 M
             AO DRIFTER OU À
            UNIDADE EXTERIOR   DIÂMETRO DO TUBO MM (POLEGADAS)   DERIVAÇÃO  DIÂMETRO DO TUBO MM (POLEGADAS)  DERIVAÇÃO
                (x100W)        GÁS         LÍQUIDO                      GÁS         LÍQUIDO
                 A<166       Ø15,9 (5/8”)    Ø9,5 (3/8”)   KCMI 112   Ø19,1 (3/4”)   Ø12,7 (1/2”)   KCMI 112
               166≤A<230     Ø19,1 (3/4”)   Ø9,5 (3/8”)   KCMI 112   Ø22,2 (7/8")   Ø12,7 (1/2”)   KCMI 212
               230≤A<330     Ø22,2 (7/8")   Ø9,5 (3/8”)   KCMI 212    Ø25,4 (1")   Ø12,7 (1/2”)   KCMI 312
               330≤A<460    Ø28,6 (1”-1/8)   Ø12,7 (1/2”)   KCMI 312  Ø34,9 (1”-3/8)   Ø15,9 (5/8”)    KCMI 412
               460≤A<660    Ø28,6 (1”-1/8)   Ø15,9 (5/8”)    KCMI 312  Ø34,9 (1”-3/8)   Ø19,1 (3/4”)   KCMI 412
               660≤A<920    Ø34,9 (1”-3/8)   Ø19,1 (3/4”)   KCMI 412  Ø41,3 (1”-5/8)   Ø22,2 (7/8")   KCMI 412
               920≤A<1350   Ø41,3 (1”-5/8)   Ø19,1 (3/4”)   KCMI 412  Ø41,3 (1”-5/8)   Ø22,2 (7/8")   KCMI 412        VRF INDUSTRIAL
           Nota: O lado esquerdo deste quadro corresponde a L1. Os tubos intermédios não podem ser maiores do que o tubo superior.     A - Capacidade das unidades   AMAZON
           L1>=L2 e L1>=L3>=L4 ou L5.                                                               interiores

           3 Seleção do tubo certo para unidades interiores (a,b,c,d,e,f)
            QUADRO C
                                        DISTÂNCIA ENTRE A DERIVAÇÃO           DISTÂNCIA ENTRE A DERIVAÇÃO
              CAPACIDADE TOTAL DA        E A UNIDADE INTERIOR ≤10 M            E A UNIDADE INTERIOR >10 M*
             UNIDADE INTERIOR (x100W)   DIÂMETRO DO TUBO MM (POLEGADAS)     DIÂMETRO DO TUBO MM (POLEGADAS)
                                       GÁS               LÍQUIDO             GÁS               LÍQUIDO
                   A≤45              Ø12,7 (1/2”)       Ø6,4 (1/4”)        Ø15,9 (5/8”)       Ø9,5 (3/8”)
                  56≤A≤160           Ø15,9 (5/8”)       Ø9,5 (3/8”)        Ø19,1 (3/4”)       Ø12,7 (1/2”)
                    200              Ø19,1 (3/4”)       Ø9,5 (3/8”)        Ø22,2 (7/8”)       Ø12,7 (1/2”)
                    250              Ø22,2 (7/8”)       Ø9,5 (3/8”)         Ø25,4 (1”)        Ø12,7 (1/2”)
                    280              Ø22,2 (7/8”)       Ø9,5 (3/8”)         Ø25,4 (1”)        Ø12,7 (1/2”)
                    400             Ø28,6 (1”-1/8)      Ø12,7 (1/2”)      Ø28,6 (1”-1/8)      Ø12,7 (1/2”)
                    450             Ø28,6 (1”-1/8)      Ø12,7 (1/2”)      Ø28,6 (1”-1/8)      Ø12,7 (1/2”)
                    560             Ø28,6 (1”-1/8)      Ø15,9 (5/8”)      Ø28,6 (1”-1/8)      Ø15,9 (5/8”)
           Nota: *Aplicável apenas quando o tubo superior é igual ou superior ao diâmetro do tubo selecionado.  L4>=c e d. Para capacidades de   A - Capacidade da unidade interior/
           400,450 e 560kW, quando existem mais de 40 metros do primeiro drifter até à unidade, por favor, consulte o lado direito do Quadro B.  unidades interiores
            4 Seleção de drifters (L,M) e tubos (G1,g1,g2,g3) da unidade exterior quando existem mais de um módulo exterior.
            QUADRO D
            NÚMERO DE UNIDADES   MODELO DERIVAÇÃO  TUBOS    CAPACIDADE DOS MÓDULOS   DIÂMETRO DO TUBO MM (POLEGADAS)
            EXTERIORES EM LINHA                              DA UNIDADE EXTERIOR   GÁS          LÍQUIDO
                  2 (L)          KCME 12                               Não requerido
                 3 (L e M)       KCME 13           G1       Todas as possibilidades   Ø41,3 (1”-5/8)   Ø19,1 (3/4”)
                                                               De 25,2 a 28 kW  Ø25,4 (1”)      Ø12,7 (1/2”)
                                                g1,g2 e g3
                                                                 33,5 kW       Ø28,6 (1”-1/8)   Ø15,9 (5/8”)

                                                                               N1
                                                                         a
                                                                                   N2
                                                                     B
             Importante:                                                 b
             Cada curva e derivador equivalem a um      L1        L2   L4          c                     N3
             comprimento extra de 0,5 metro.                    A   L3   C   L5   D   d
                                                                                                   N4
             A distância mínima entre derivadores é de                             e
             0,5 m.                                                            E             N6
                                                                                 f
                                                                                     N5
