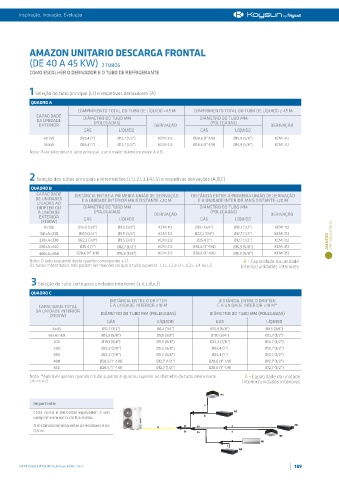

Page 189 - Catálogo Geral 2022
P. 189

Inspiração, Inovação, Evolução





 AMAZON UNITARIO III DESCARGA FRONTAL   AMAZON UNITARIO DESCARGA FRONTAL
 (DE 20 A 33,5 KW)  (DE 40 A 45 KW) 2 TUBOS

           COMO ESCOLHER O DERIVADOR E O TUBO DE REFRIGERANTE



           1 Seleção do tubo principal (L1) e respetivos derivadores (A)
            QUADRO A
                            COMPRIMENTO TOTAL DO TUBO DE LÍQUIDO <45 M  COMPRIMENTO TOTAL DO TUBO DE LÍQUIDO ≥ 45 M
              CAPACIDADE      DIÂMETRO DO TUBO MM                      DIÂMETRO DO TUBO MM
              DA UNIDADE          (POLEGADAS)                              (POLEGADAS)
               EXTERIOR                                DERIVAÇÃO                                DERIVAÇÃO
                              GÁS          LÍQUIDO                     GÁS          LÍQUIDO
                40 kW        Ø25,4 (1")   Ø12,7 (1/2”)   KCMI 312    Ø28,6 (1”-1/8)   Ø15,9 (5/8”)    KCMI 312
                45 kW        Ø25,4 (1")   Ø12,7 (1/2”)   KCMI 312    Ø28,6 (1”-1/8)   Ø15,9 (5/8”)    KCMI 312
           Nota: Para selecionar o tubo principal, use o maior diâmetro entre A e B.




           2 Seleção dos tubos principais e intermédios (L1,L2,L3,L4,L5) e respetivas derivações (A,B,C)
            QUADRO B
              CAPACIDADE   DISTÂNCIA ENTRE A PRIMEIRA UNIÃO DE DERIVAÇÃO   DISTÂNCIA ENTRE A PRIMEIRA UNIÃO DE DERIVAÇÃO
              DE UNIDADES     E A UNIDADE INTERIOR MAIS DISTANTE ≤20 M   E A UNIDADE INTERIOR MAIS DISTANTE ≤20 M
              LIGADAS AO
              DRIFTER OU      DIÂMETRO DO TUBO MM                      DIÂMETRO DO TUBO MM
              À UNIDADE           (POLEGADAS)          DERIVAÇÃO           (POLEGADAS)          DERIVAÇÃO
               EXTERIOR       GÁS          LÍQUIDO                     GÁS          LÍQUIDO
               (X100W)
                A<166       Ø15,9 (5/8”)    Ø9,5 (3/8”)   KCMI 112    Ø19,1 (3/4”)   Ø12,7 (1/2”)   KCMI 112
               166≤A<230     Ø19,1 (3/4”)   Ø9,5 (3/8”)   KCMI 112   Ø22,2 (7/8")   Ø12,7 (1/2”)   KCMI 212           VRF INDUSTRIAL
               230≤A<330     Ø22,2 (7/8")   Ø9,5 (3/8”)   KCMI 212    Ø25,4 (1")   Ø12,7 (1/2”)   KCMI 312          AMAZON
               330≤A<460     Ø25,4 (1”)   Ø12,7 (1/2”)   KCMI 312    Ø28,6 (1”-1/8)   Ø15,9 (5/8”)    KCMI 312
               460≤A<660    Ø28,6 (1”-1/8)   Ø15,9 (5/8”)    KCMI 312  Ø28,6 (1”-1/8)   Ø15,9 (5/8”)    KCMI 312
           Nota: O lado esquerdo deste quadro corresponde a L1.                       A - Capacidade da unidade
           Os tubos intermédios não podem ser maiores do que o tubo superior.  L1>=L2 e L1>=L3>=L4 ou L5  interior/unidades interiores


            3 Seleção do tubo certo para unidades interiores (a,b,c,d,e,f)
            QUADRO C
                                        DISTÂNCIA ENTRE O DRIFTER             DISTÂNCIA ENTRE O DRIFTER
               CAPACIDADE TOTAL        E A UNIDADE INTERIOR ≤10 M            E A UNIDADE INTERIOR >10 M*
              DA UNIDADE INTERIOR   DIÂMETRO DO TUBO MM (POLEGADAS)        DIÂMETRO DO TUBO MM (POLEGADAS)
                  (X100W)
                                       GÁS              LÍQUIDO              GÁS               LÍQUIDO
                   A≤45              Ø12,7 (1/2”)       Ø6,4 (1/4”)        Ø15,9 (5/8”)       Ø9,5 (3/8”)
                  56≤A≤160           Ø15,9 (5/8”)       Ø9,5 (3/8”)        Ø19,1 (3/4”)       Ø12,7 (1/2”)
                    200              Ø19,1 (3/4”)       Ø9,5 (3/8”)        Ø22,2 (7/8”)       Ø12,7 (1/2”)
                    250              Ø22,2 (7/8”)       Ø9,5 (3/8”)        Ø25,4 (1”)         Ø12,7 (1/2”)
                    280              Ø22,2 (7/8”)       Ø9,5 (3/8”)        Ø25,4 (1”)         Ø12,7 (1/2”)
                    400             Ø28,6 (1”-1/8)      Ø12,7 (1/2”)      Ø28,6 (1”-1/8)      Ø12,7 (1/2”)
                    450             Ø28,6 (1”-1/8)      Ø12,7 (1/2”)      Ø28,6 (1”-1/8)      Ø12,7 (1/2”)
           Nota: *Aplicável apenas quando o tubo superior é igual ou superior ao diâmetro do tubo selecionado.    A - Capacidade da unidade
           L4>=c e d                                                                  interior/unidades interiores

                                                                               N1
             Importante:                                                 a
             Cada curva e derivador equivalem a um                   B             N2
             comprimento extra de 0,5 metro.                             b
             A distância mínima entre derivadores é de   L1       L2   L4         c                      N3
             0,5 m.                                             A   L3   C   L5   D   d
                                                                                                   N4
                                                                                  e          N6
                                                                               E
                                                                                 f
                                                                                     N5
