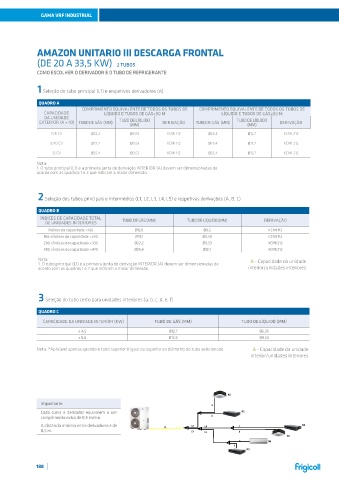

GAMA VRF INDUSTRIAL






              AMAZON UNITARIO III DESCARGA FRONTAL


              (DE 20 A 33,5 KW) 2 TUBOS
              COMO ESCOLHER O DERIVADOR E O TUBO DE REFRIGERANTE


              1 Seleção do tubo principal (L1) e respetivos derivadores (A)

               QUADRO A
                              COMPRIMENTO EQUIVALENTE DE TODOS OS TUBOS DE   COMPRIMENTO EQUIVALENTE DE TODOS OS TUBOS DE
                 CAPACIDADE           LÍQUIDO E TUBOS DE GÁS<90 M              LÍQUIDO E TUBOS DE GÁS≥90 M
                 DA UNIDADE
               EXTERIOR (A × 10) TUBO DE GÁS  (MM)  TUBO DE LÍQUIDO    DERIVAÇÃO  TUBO DE GÁS  (MM)  TUBO DE LÍQUIDO    DERIVAÇÃO
                                               (MM)                                     (MM)
                   7/8 CV        Ø22,2         Ø9,53        KCMI 112      Ø25,4         Ø12,7        KCMI 212
                   9/10 CV       Ø22,2         Ø9,53        KCMI 112      Ø25,4         Ø12,7        KCMI 212
                   12 CV         Ø25,4         Ø9,53        KCMI 112      Ø25,4         Ø12,7        KCMI 212
              Nota:
              1. O tubo principal (L1) e a primeira junta de derivação INTERIOR (A) devem ser dimensionadas de
              acordo com as quadros 1 e 2 que indicam a maior dimensão.




              2 Seleção dos tubos principais e intermédios (L1, L2, L3, L4, L5) e respetivas derivações (A, B, C)

               QUADRO B
               ÍNDICES DE CAPACIDADE TOTAL   TUBO DE GÁS (MM)      TUBO DE LÍQUIDO (MM)       DERIVAÇÃO
                 DE UNIDADES INTERIORES
                  Índices do capacidade <166    Ø15,9                    Ø9,5                  KCMI 112
                166 ≤Índices do capacidade <230  Ø19,1                  Ø9,53                  KCMI 112
                230 ≤Índices do capacidade <330  Ø22,2                  Ø9,53                  KCMI 212
                330 ≤Índices do capacidade <470  Ø25,4                  Ø12,7                  KCMI 212
              Nota:                                                                      A - Capacidade da unidade
              1. O tubo principal (L1) e a primeira junta de derivação INTERIOR (A) devem ser dimensionadas de
              acordo com as quadros 1 e 2 que indicam a maior dimensão.                 interior/unidades interiores





               3 Seleção do tubo certo para unidades interiores (a, b, c, d, e, f)

               QUADRO C
                CAPACIDADE DA UNIDADE INTERIOR (KW)    TUBO DE GÁS (MM)               TUBO DE LÍQUIDO (MM)
                            ≤ 4,5                           Ø12,7                           Ø6,35
                            ≥ 5,6                           Ø15,9                           Ø9,53

              Nota: *Aplicável apenas quando o tubo superior é igual ou superior ao diâmetro do tubo selecionado  A - Capacidade da unidade
                                                                                         interior/unidades interiores







                                                                                 N1
               Importante:                                                 a
               Cada curva e derivador equivalem a um                   B              N2
               comprimento extra de 0,5 metro.                             b
               A distância mínima entre derivadores é de   L1       L2   L4          c                     N3
               0,5 m.                                              A   L3   C   L5   D   d
                                                                                                      N4
                                                                                     e         N6
                                                                                 E
                                                                                   f
                                                                                        N5
