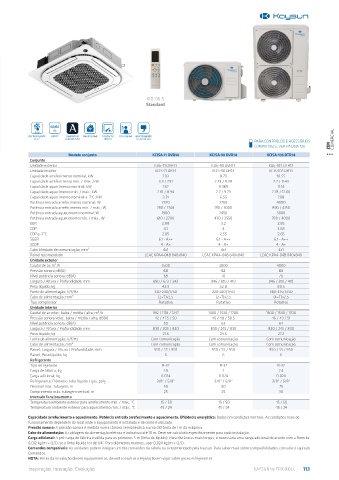

Page 113 - KAYSUN CATÁLOGO 2023

KID-06 S
Standard

REFRIGERANTE HERTZ COMPATÍVEL SMART HOME CONTACTO FOLLOW ME ABASTECIMENTO
R-32 COM AIRZONE ON/OFF DE AR FRESCO COMERCIAL
PARA CONTROLOS E ACESSÓRIOS
COMPATÍVEIS, VER PÁGINA 126 ZEN
Modelo conjunto KCISA-71 DVR14 KCISA-90 DVR14 KCISA-105 DTR14
Conjunto
Unidade exterior KUE-71 DVR13 KUE-90 DVR13 KUE-105 DTR13
Unidade interior KCIS-71 DR14 KCIS-90 DR14 KCIS-105 DR14
Capacidade arrefecimento nominal, kW 7.03 8.79 10.55
Capacidade arrefecimento mín. / máx.; kW 3.3 / 7.91 2.23 / 9.38 2.7 / 11.43
Capacidade aquecimento nominal; kW 7.62 9.389 11.14
Capacidade aquecimento mín. / máx.; kW 2.81 / 8.94 2.7 / 9.73 2.78 / 12.66
Capacidade aquecimento nominal a -7°C; kW 3.31 6.55 7.08
Potência entrada arrefecimento nominal; W 2320 2750 4000
Potência entrada arrefecimento mín. / máx.; W 780 / 2748 190 / 3000 890 / 4150
Potência entrada aquecimento nominal; W 1900 2450 3000
Potência entrada aquecimento mín. / máx.; W 610 / 2700 430 / 2550 780 / 4000
EER 2.88 3.2 2.65
COP 4.1 4 3.68
COP a -7°C 2.65 2.55 2.65
SEER 6.1 - A++ 6.1 - A++ 6.1 - A++
SCOP 4 - A+ 4 - A+ 4 - A+
Cabo blindado de comunicação; mm² 4x1 4x1 4x1
Painel recomendado LCAC KPA4-04B 840x840 LCAC KPA4-04B 840x840 LCAC KPA4-04B 840x840
Unidade exterior
Caudal de ar; m³/h 3500 3800 4000
Pressão sonora; dB(A) 60 62 63
Nível potência sonora; dB(A) 69 70 70
Largura / Altura / Profundidade; mm 890 / 673 / 342 946 / 810 / 410 946 / 810 / 410
Peso líquido; kg 43.9 52.8 80.5
Fonte de alimentação; V/f/Hz 220-240/1/50 220-240/1/50 380-415/3/50
Cabo de alimentação; mm² (2+T)x2,5 (2+T)x2,5 (4+T)x2,5
Tipo compressor Rotativo Rotativo Rotativo
Unidade interior
Caudal de ar veloc. baixa / média / alta; m³/h 992 / 1118 / 1247 1300 / 1530 / 1700 1300 / 1530 / 1700
Pressão sonora veloc. baixa / média / alta; dB(A) 42 / 47.5 / 50 46 / 48 / 50.5 46 / 49 / 51
Nível potência sonora; dB(A) 59 63 64
Largura / Altura / Profundidade; mm 830 / 205 / 830 830 / 245 / 830 830 / 245 / 830
Peso líquido; kg 21.6 24.6 27.2
Fonte de alimentação; V/f/Hz Com comunicação Com comunicação Com comunicação
Cabo de alimentação; mm² Com comunicação Com comunicação Com comunicação
Painel; Largura / Altura / Profundidade; mm 950 / 55 / 950 950 / 55 / 950 950 / 55 / 950
Painel; Peso líquido; kg 6 6 6
Refrigerante
Tipo refrigerante R-32 R-32 R-32
Carga de fábrica; kg 1.9 2 2.4
Carga adicional; kg 0.024 0.024 0.024
Refrigerante; Diâmetro tubo líquido / gás; polg 3/8” / 5/8” 3/8” / 5/8” 3/8” / 5/8”
Desnível máx. tubagem; m 50 50 75
Comprimento máx. tubagem vertical; m 25 25 30
Intervalo funzionamento
Temperatura ambiente exterior para arrefecimento mín. / máx.; °C -15 / 50 -15 / 50 -15 / 50
Temperatura ambiente exterior para aquecimento mín. / máx.; °C -15 / 24 -15 / 24 -15 / 24
Capacidade arrefecimento e aquecimento. Potência entrada arrefecimento e aquecimento. Eficiência energética: Dados em condições normais. As condições reais de
funcionamento dependem do local onde o equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até 10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga de fábrica é válida para os primeiros 5 m (linha de líquido). Para distâncias mais longas, é necessária uma carga adicional de acordo com a fórmula
0,012 kg/m × (L-5), se a linha líquida for de 1/4”. Para diâmetros maiores, usar 0,024 kg/m × (L-5).
Comandos compatíveis: As unidades podem integrar um dos comandos da tabela ou o recomendado pela Kaysun. Para saber mais sobre compatibilidades, consulte o capítulo
Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a legislação em vigor sobre gases refrigerantes-
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 113
