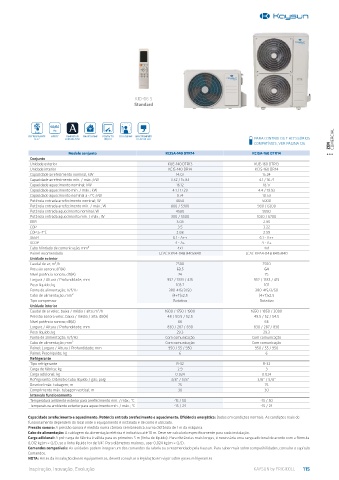

Page 115 - KAYSUN CATÁLOGO 2023

KID-06 S
Standard

REFRIGERANTE HERTZ COMPATÍVEL SMART HOME CONTACTO FOLLOW ME ABASTECIMENTO
R-32 COM AIRZONE ON/OFF DE AR FRESCO PARA CONTROLOS E ACESSÓRIOS COMERCIAL
ZEN
COMPATÍVEIS, VER PÁGINA 126
Modelo conjunto KCISA-140 DTR14 KCISA-160 DTR14
Conjunto
Unidade exterior KUE-140 DTR13 KUE-160 DTR13
Unidade interior KCIS-140 DR14 KCIS-160 DR14
Capacidade arrefecimento nominal, kW 14.07 15.24
Capacidade arrefecimento mín. / máx.; kW 3.52 / 15.83 4.1 / 16.71
Capacidade aquecimento nominal; kW 16.12 18.17
Capacidade aquecimento mín. / máx.; kW 4.1 / 17.29 4.4 / 19.93
Capacidade aquecimento nominal a -7°C; kW 9.74 10.53
Potência entrada arrefecimento nominal; W 4650 5000
Potência entrada arrefecimento mín. / máx.; W 800 / 5900 980 / 6200
Potência entrada aquecimento nominal; W 4580 5550
Potência entrada aquecimento mín. / máx.; W 900 / 5500 1020 / 6700
EER 3.03 2.95
COP 3.5 3.22
COP a -7°C 2.68 2.59
SEER 6.1 - A++ 6.1 - A++
SCOP 4 - A+ 4 - A+
Cabo blindado de comunicação; mm² 4x1 4x1
Painel recomendado LCAC KPA4-04B 840x840 LCAC KPA4-04B 840x840
Unidade exterior
Caudal de ar; m³/h 7500 7500
Pressão sonora; dB(A) 63.5 64
Nível potência sonora; dB(A) 74 75
Largura / Altura / Profundidade; mm 952 / 1333 / 415 952 / 1333 / 415
Peso líquido; kg 103.7 107
Fonte de alimentação; V/f/Hz 380-415/3/50 380-415/3/50
Cabo de alimentação; mm² (4+T)x2,5 (4+T)x2,5
Tipo compressor Rotativo Rotativo
Unidade interior
Caudal de ar veloc. baixa / média / alta; m³/h 1600 / 1750 / 1900 1650 / 1850 / 2000
Pressão sonora veloc. baixa / média / alta; dB(A) 48 / 50.5 / 52.5 49.5 / 52 / 54.5
Nível potência sonora; dB(A) 66 66
Largura / Altura / Profundidade; mm 830 / 287 / 830 830 / 287 / 830
Peso líquido; kg 29.3 29.3
Fonte de alimentação; V/f/Hz Com comunicação Com comunicação
Cabo de alimentação; mm² Com comunicação Com comunicação
Painel; Largura / Altura / Profundidade; mm 950 / 55 / 950 950 / 55 / 950
Painel; Peso líquido; kg 6 6
Refrigerante
Tipo refrigerante R-32 R-32
Carga de fábrica; kg 2.9 3
Carga adicional; kg 0.024 0.024
Refrigerante; Diâmetro tubo líquido / gás; polg 3/8” / 5/8” 3/8” / 5/8”
Desnível máx. tubagem; m 75 75
Comprimento máx. tubagem vertical; m 30 30
Intervalo funzionamento
Temperatura ambiente exterior para arrefecimento mín. / máx.; °C -15 / 50 -15 / 50
Temperatura ambiente exterior para aquecimento mín. / máx.; °C -15 / 24 -15 / 24

Capacidade arrefecimento e aquecimento. Potência entrada arrefecimento e aquecimento. Eficiência energética: Dados em condições normais. As condições reais de
funcionamento dependem do local onde o equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até 10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga de fábrica é válida para os primeiros 5 m (linha de líquido). Para distâncias mais longas, é necessária uma carga adicional de acordo com a fórmula
0,012 kg/m × (L-5), se a linha líquida for de 1/4”. Para diâmetros maiores, usar 0,024 kg/m × (L-5).
Comandos compatíveis: As unidades podem integrar um dos comandos da tabela ou o recomendado pela Kaysun. Para saber mais sobre compatibilidades, consulte o capítulo
Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a legislação em vigor sobre gases refrigerantes-
Inspiração, Inovação, Evolução KAYSUN by FRIGICOLL 115
