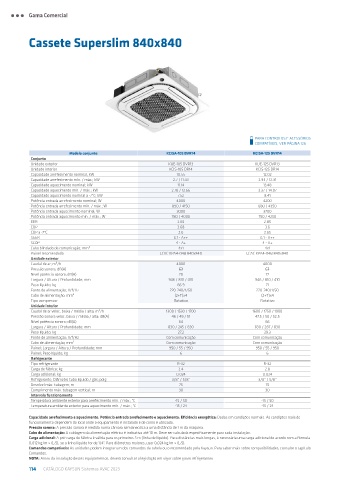

Page 114 - KAYSUN CATÁLOGO 2023

Gama Comercial

Cassete Superslim 840x840

PARA CONTROLOS E ACESSÓRIOS
COMPATÍVEIS, VER PÁGINA 126
Modelo conjunto KCISA-105 DVR14 KCISA-125 DVR14
Conjunto
Unidade exterior KUE-105 DVR13 KUE-125 DVR13
Unidade interior KCIS-105 DR14 KCIS-125 DR14
Capacidade arrefecimento nominal, kW 10.55 12.02
Capacidade arrefecimento mín. / máx.; kW 2.7 / 11.43 2.93 / 12.31
Capacidade aquecimento nominal; kW 11.14 13.48
Capacidade aquecimento mín. / máx.; kW 2.78 / 12.66 3.37 / 14.07
Capacidade aquecimento nominal a -7°C; kW 7.52 8.41
Potência entrada arrefecimento nominal; W 4000 4200
Potência entrada arrefecimento mín. / máx.; W 890 / 4150 680 / 4350
Potência entrada aquecimento nominal; W 3000 3700
Potência entrada aquecimento mín. / máx.; W 780 / 4000 750 / 4250
EER 2.65 2.85
COP 3.68 3.6
COP a -7°C 2.6 2.65
SEER 6.1 - A++ 6.1 - A++
SCOP 4 - A+ 4 - A+
Cabo blindado de comunicação; mm² 4x1 4x1
Painel recomendado LCAC KPA4-04B 840x840 LCAC KPA4-04B 840x840
Unidade exterior
Caudal de ar; m³/h 4000 4000
Pressão sonora; dB(A) 63 63
Nível potência sonora; dB(A) 70 72
Largura / Altura / Profundidade; mm 946 / 810 / 410 946 / 810 / 410
Peso líquido; kg 66.9 71
Fonte de alimentação; V/f/Hz 220-240/1/50 220-240/1/50
Cabo de alimentação; mm² (2+T)x4 (2+T)x4
Tipo compressor Rotativo Rotativo
Unidade interior
Caudal de ar veloc. baixa / média / alta; m³/h 1300 / 1530 / 1700 1600 / 1750 / 1900
Pressão sonora veloc. baixa / média / alta; dB(A) 46 / 49 / 51 47.5 / 50 / 52.5
Nível potência sonora; dB(A) 64 66
Largura / Altura / Profundidade; mm 830 / 245 / 830 830 / 287 / 830
Peso líquido; kg 27.2 29.3
Fonte de alimentação; V/f/Hz Com comunicação Com comunicação
Cabo de alimentação; mm² Com comunicação Com comunicação
Painel; Largura / Altura / Profundidade; mm 950 / 55 / 950 950 / 55 / 950
Painel; Peso líquido; kg 6 6
Refrigerante
Tipo refrigerante R-32 R-32
Carga de fábrica; kg 2.4 2.8
Carga adicional; kg 0.024 0.024
Refrigerante; Diâmetro tubo líquido / gás; polg 3/8” / 5/8” 3/8” / 5/8”
Desnível máx. tubagem; m 75 75
Comprimento máx. tubagem vertical; m 30 30
Intervalo funzionamento
Temperatura ambiente exterior para arrefecimento mín. / máx.; °C -15 / 50 -15 / 50
Temperatura ambiente exterior para aquecimento mín. / máx.; °C -15 / 24 -15 / 24

Capacidade arrefecimento e aquecimento. Potência entrada arrefecimento e aquecimento. Eficiência energética: Dados em condições normais. As condições reais de
funcionamento dependem do local onde o equipamento é instalado e de como é utilizado.
Pressão sonora: A pressão sonora é medida numa câmara semianecóica a uma distância de 1 m da máquina.
Cabo de alimentação: A cablagem da alimentação elétrica é indicativa até 10 m. Deve ser calculada especificamente para cada instalação.
Carga adicional: A pré-carga de fábrica é válida para os primeiros 5 m (linha de líquido). Para distâncias mais longas, é necessária uma carga adicional de acordo com a fórmula
0,012 kg/m × (L-5), se a linha líquida for de 1/4”. Para diâmetros maiores, usar 0,024 kg/m × (L-5).
Comandos compatíveis: As unidades podem integrar um dos comandos da tabela ou o recomendado pela Kaysun. Para saber mais sobre compatibilidades, consulte o capítulo
Comandos.
NOTA: Antes da instalação destes equipamentos, deverá consultar a legislação em vigor sobre gases refrigerantes-
