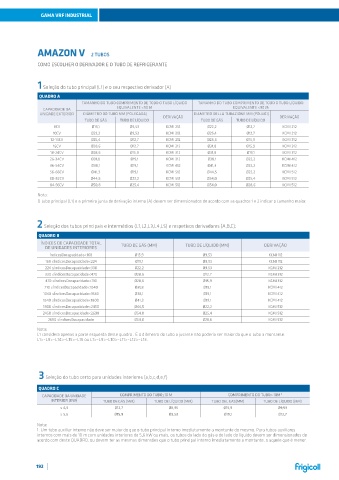

GAMA VRF INDUSTRIAL

AMAZON V 2 TUBOS
COMO ESCOLHER O DERIVADOR E O TUBO DE REFRIGERANTE

1 Seleção do tubo principal (L1) e o seu respectivo derivador (A)
QUADRO A
TAMANHO DO TUBO COMPRIMENTO DE TODO O TUBO LÍQUIDO TAMANHO DO TUBO COMPRIMENTO DE TODO O TUBO LÍQUIDO
CAPACIDADE DA EQUIVALENTE <90 M EQUIVALENTE <90 M
UNIDADE EXTERIOR DIÂMETRO DO TUBO MM (POLEGADA) DERIVAÇÃO DIAMETRO DELLA TUBAZIONE MM (POLLICI) DERIVAÇÃO
TUBO DE GÁS TUBO DE LÍQUIDO TUBO DE GÁS TUBO DE LÍQUIDO
8CV Ø19,1 Ø9,53 KCMI 212 Ø22,2 Ø12,7 KCMI 212
10CV Ø22,2 Ø9,53 KCMI 212 Ø25,4 Ø12,7 KCMI 212
12-14CV Ø25,4 Ø12,7 KCMI 212 Ø28,6 Ø15,9 KCMI 312
16CV Ø28,6 Ø12,7 KCMI 312 Ø31,8 Ø15,9 KCMI 312
18-24CV Ø28,6 Ø15,9 KCMI 312 Ø31,8 Ø19,1 KCMI 312
26-34CV Ø31,8 Ø19,1 KCMI 312 Ø38,1 Ø22,2 KCMI 412
36-54CV Ø38,1 Ø19,1 KCMI 412 Ø41,3 Ø22,2 KCMI 412
56-66CV Ø41,3 Ø19,1 KCMI 512 Ø44,5 Ø22,2 KCMI 512
68-82CV Ø44,5 Ø22,2 KCMI 512 Ø54,0 Ø25,4 KCMI 512
84-96CV Ø50,8 Ø25,4 KCMI 512 Ø54,0 Ø28,6 KCMI 512
Nota:
O tubo principal (L1) e a primeira junta de derivação interna (A) devem ser dimensionados de acordo com as quadros 1 e 2 indicar o tamanho maior.

2 Seleção dos tubos principais e intermédios (L1,L2,L3,L4,L5) e respetivos derivadores (A,B,C):
QUADRO B
ÍNDICES DE CAPACIDADE TOTAL TUBO DE GÁS (MM) TUBO DE LÍQUIDO (MM) DERIVAÇÃO
DE UNIDADES INTERIORES
ÍndicesDocapacidade<168 Ø15,9 Ø9,53 KCMI 112
168 ≤ÍndicesDocapacidade<224 Ø19,1 Ø9,53 KCMI 112
224 ≤ÍndicesDocapacidade<330 Ø22,2 Ø9,53 KCMI 212
330 ≤ÍndicesDocapacidade<470 Ø28,6 Ø12,7 KCMI 312
470 ≤ÍndicesDocapacidade<710 Ø28,6 Ø15,9 KCMI 312
710 ≤ÍndicesDocapacidade<1040 Ø31,8 Ø19,1 KCMI 412
1040 ≤ÍndicesDocapacidade<1540 Ø38,1 Ø19,1 KCMI 412
1540 ≤ÍndicesDocapacidade<1800 Ø41,3 Ø19,1 KCMI 412
1800 ≤ÍndicesDocapacidade<2450 Ø44,5 Ø22,2 KCMI 512
2450 ≤ÍndicesDocapacidade<2690 Ø54,0 Ø25,4 KCMI 512
2690 ≤ÍndicesDocapacidade Ø54,0 Ø28,6 KCMI 512
Nota:
L1 considera apenas a parte esquerda deste quadro . E o diâmetro do tubo a jusante não poderia ser maior do que o tubo a montante.
L1>=L9>=L14>=L15>=L16 ou L1>=L9>=L10>=L11>=L12>=L13.

3 Seleção do tubo certo para unidades interiores (a,b,c,d,e,f)
QUADRO C
CAPACIDADE DA UNIDADE COMPRIMENTO DO TUBO≤10 M COMPRIMENTO DO TUBO> 10M*
INTERIOR (KW) TUBO DE GÁS (MM) TUBO DE LÍQUIDO (MM) TUBO DEL GAS(MM) TUBO DE LÍQUIDO (MM)
≤ 4,5 Ø12,7 Ø6,35 Ø15,9 Ø9,53
≥ 5,6 Ø15,9 Ø9,53 Ø19,1 Ø12,7

Nota:
1. Um tubo auxiliar interno não deve ser maior do que o tubo principal interno imediatamente a montante do mesmo. Para tubos auxiliares
internos com mais de 10 m com unidades interiores de 5,6 kW ou mais, os tubos do lado do gás e do lado do líquido devem ser dimensionados de
acordo com deste QUADRO, ou devem ter as mesmas dimensões que o tubo principal interno imediatamente a montante, o aquele que é menor.
